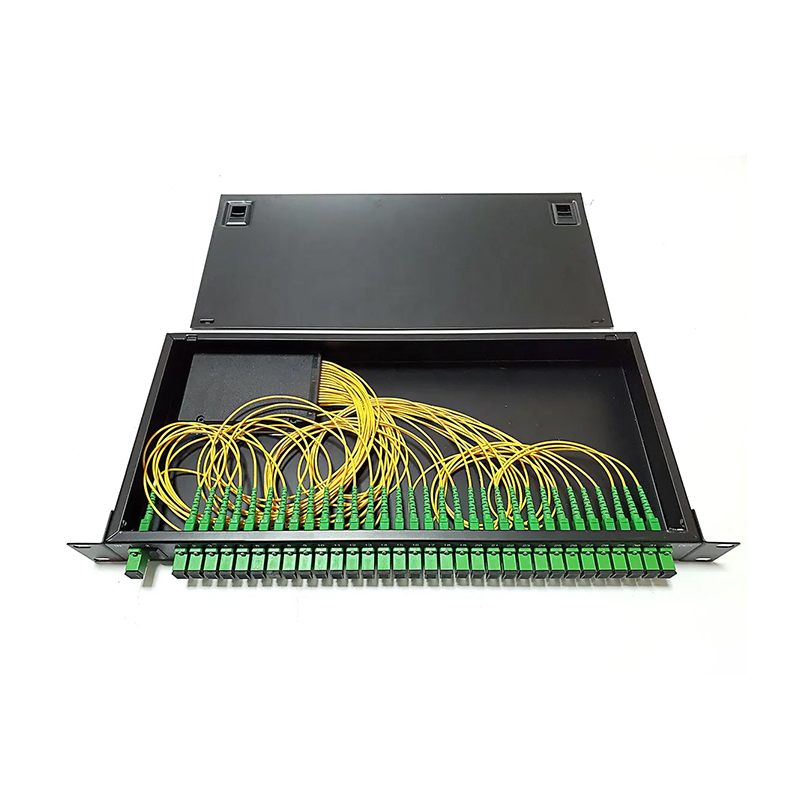

Rackbe szerelhető száloptikai PLC elosztó

A rackbe szerelt száloptikai PLC (sík optikai hullámvezető) elosztó egy passzív optikai eszköz, amely egy szabványos 19 hüvelykes kommunikációs rackbe van beépítve. Alapvető funkciója egyetlen bemeneti optikai jel felosztása több kimeneti portra (például 1x4, 1x8, 1x16, 1x32, 1x64). Magja kvarc hordozón lévő optikai hullámvezető áramkörökön alapul a hasítás elérése érdekében, a precíz hasítási arány, a hullámhossz-érzéketlenség (1260-1650 nm) és az alacsony polarizációs veszteség jellemzőivel.

1. Fizikai felépítés és jellemzők
Ház: Fém héj szabványos 19 hüvelykes rackszélességgel (általában 1U vagy 2U magassággal), jó hőelvezetéssel és elektromágneses árnyékolással.
Moduláris felépítés: Általában több független PLC elosztó modult tartalmaz (például dugaszolható kártya vagy tálca típus), amelyek támogatják a rugalmas konfigurációt és bővítést.
Port: A bemeneti/kimeneti portok szabványos száloptikai adapterek (például SC/UPC, LC/UPC), amelyek a panel elején találhatók az egyszerű kezelés érdekében. A port konfigurációja egyértelműen meg van jelölve (például: IN, OUT1-OUTn).
Pigtail típus: A belső csatlakozások általában hajlításálló egymódusú szálat használnak (például G.657.A1/A2).
Telepítés: Gondoskodjon az EIA-310-D szabványnak megfelelő rack-rögzítő fülekről, amelyek csavarokkal rögzíthetők egy 19 hüvelykes kommunikációs szekrényhez/rackhez.
Goshhining Előny: Testreszabható portkonfigurációk és felosztási arányok a hálózati topológiához igazodva.

2. Főbb optikai teljesítményparaméterek
Felosztási arány: egyértelmű felosztási arány (például 1:4, 1:32).
Működési hullámhossz: Általában az 1260 nm és 1650 nm közötti tartományt támogatja, lefedi az egymódusú szálak fő kommunikációs ablakait (O/E/S/C/L sávok).
Beillesztési veszteség: Az elosztón áthaladó jel sajátos csillapítása. A tipikus érték a megosztási arány növekedésével nő (például: 1x8 kb. 10,5 dB ± 0,8 dB).
Egyenletesség: Az egyes kimeneti portok közötti beillesztési veszteség maximális különbsége (tipikus érték: ≤1,0 dB).
Polarizációfüggő veszteség: A bemeneti fény polarizációs állapotának változása által okozott veszteségváltozás (jellemző érték: ≤0,2dB).
Irányítás: Leválasztás a bemeneti port és a kimeneti port között (tipikus érték: ≥55 dB).
Return loss: A bemeneti porton visszavert optikai teljesítmény és a beeső optikai teljesítmény aránya (UPC interfész tipikus értéke: ≥50 dB).
Működési hőmérséklet-tartomány: Általában -40°C és 85°C között (vagy -5°C és 70°C között).
Tárolási hőmérséklet tartomány: Általában -40°C és 85°C között.
Goshhining Quality: A szigorú tesztelés biztosítja az iparágban vezető konzisztenciát és hosszú élettartamot.

3. Főbb előnyei
Nagy sűrűségű integráció: A helykihasználás optimalizálása érdekében nagyszámú leágazó portot integrálhat korlátozott rack-területre.
Központosított felügyelet: Lehetővé teszi az egységes vezetékezést, karbantartást és kezelést egy központi gépteremben, optikai elosztókeretben (ODF) vagy bázisállomáson.
Nagy megbízhatóság: A PLC chip technológia kiforrott, a szerkezet stabil, nincsenek mozgó alkatrészek, és hosszú az élettartam.
Környezeti alkalmazkodóképesség: Az erős burkolat jó fizikai védelmet és hőmérséklet-stabilitást biztosít.
Jó konzisztencia: A PLC technológia biztosítja, hogy az egyes csatornák vesztesége és hullámhossz-válasza rendkívül konzisztens.
Széles működő sávszélesség: Támogatja a jelenlegi és jövőbeli mainstream egymódusú szálas kommunikációs hullámhosszokat.

4. Tipikus alkalmazási forgatókönyvek
Üvegszál az otthonba (FTTH/PON hálózat): Valósítsa meg a jelelosztást egyetlen feeder száltól több felhasználóhoz (ONU) a központi irodában (OLT oldalon) vagy optikai elosztási ponton (optikai elágazási pont az ODN-ben) (általánosan használt 1310/1490/1550 nm).
Kábel TV (CATV) optikai átvitel: Lefelé irányuló sugárzott jelek elosztása az optikai csomópontokon (általánosan használt 1550 nm).
Száloptikai helyi hálózat (LAN) és adatközpont: gerinchálózati optikai szálak jelelosztására szolgál.
Elosztott antennarendszer (DAS): Optikailag hordozott RF jelek elosztása több antenna között.
Tesztelés és felügyelet: A jeleket egyszerre több vizsgálóberendezéshez vagy felügyeleti ponthoz is eloszthatja.

5. Telepítési és telepítési szempontok
Szekrénytér és hőelvezetés: Tervezzen elegendő helyet az állványra (U pozíció), és gondoskodjon a szekrény megfelelő szellőzéséről.
Szálkezelés: Használjon eszközöket, például kábelkezelő gyűrűket és száloptikai vályúkat a bemeneti/kimeneti kötegek rendezett elrendezéséhez, elkerülve ezzel a túlzott hajlítást (hajlítási sugár ≥ 30 mm) és az extrudálást a további veszteségek vagy sérülések elkerülése érdekében. Tartson fenn megfelelő hosszúságú szálat a karbantartási műveletekhez.
Port tisztítása: A csatlakozás telepítése előtt professzionális száloptikai tisztítószerszámokkal tisztítsa meg az optikai csatlakozó végfelületét és az osztóadapter belsejét, hogy elkerülje a porszennyeződést, amely nagyobb veszteséget vagy csatlakozási hibát okoz.
Csatlakoztatási művelet: Igazítsa egymáshoz az adapter típusát (például SC/LC) és a végfelület típusát (például UPC/APC), hogy a csatlakozó teljesen be legyen dugva az adapterbe, és a helyén rögzüljön.
Címkeazonosítás: A jövőbeni karbantartás és hibaelhárítás megkönnyítése érdekében egyértelműen jelölje meg a bemeneti és kimeneti portok megfelelő kapcsolatát és célját.
Tesztellenőrzés: A telepítés után használjon optikai teljesítménymérőt és egy stabil fényforrást, hogy végpontok közötti kapcsolatvesztési tesztet végezzen annak ellenőrzésére, hogy az elosztó teljesítménye és az általános kapcsolat megfelel-e a szabványoknak.

6. Vonatkozó szabványok és tanúsítványok
A design, production and testing of rack-mounted PLC splitters usually follow international and industry standards, including but not limited to:
Telcordia GR-1209-CORE / GR-1221-CORE
IEC 61300-3 (szabványsorozat)
IEC 61753-1 és IEC 61753-021-2 / 021-3
TIA/EIA-455-B (FOTP sorozat)
ITU-T G.671
RoHS (a veszélyes anyagok korlátozásáról szóló irányelv)
