Mi a különbség az OM3 és az OM4 patch vezetékek között?

Az OM3 és OM4 patch vezetékek közötti fő különbség a sávszélességben és az átviteli távolságban rejlik: az OM4 4700 MHz·km-es effektív modális sávszélességet (EMB) kínál – ez több mint kétszerese az OM3 2000 MHz·km-ének –, és támogatja a 100G Ethernetet 150 méteren keresztül, szemben az OM3 mindössze 100 méterével. Mindkettő többmódusú száltípus, amely ugyanazt az 50/125 μm-es mag/burkolat-struktúrát osztja meg, de az OM4 kifinomultabb szálas gyártási eljárást alkalmaz, így a nagy sűrűségű adatközpontok és a nagy sávszélességű hálózati környezetek számára előnyös választás.

OM3 vs OM4 Patch Cvagyd : Főbb műszaki adatok

Az OM3 és az OM4 közötti műszaki különbségek megértése a megfelelő kábelezési döntés alapja. Az alábbi táblázat egymás mellett foglalja össze a legfontosabb paramétereket.

Miért kínál az OM4 nagyobb sávszélességet és hosszabb elérést?

Az OM4 teljesítményelőnye a szálmagban található precízebb fokozatos törésmutatóból ered. Ez a szigorúbb gyártási tolerancia csökkenti a differenciális üzemmód késleltetést (DMD), ami azt jelenti, hogy a fényimpulzusok kevésbé terjednek haladva, ami közvetlenül nagyobb modális sávszélességet és kisebb jeltorzítást jelent hosszabb távolságokon.

Gyakorlatilag:

• Az OM3 EMB-t biztosít 2000 MHz·km , elegendő 10G és 40G alkalmazásokhoz mérsékelt távolságokon;
• Az OM4 eléri 4700 MHz·km — 2,35× nagyobb — megbízható 100G átvitelt tesz lehetővé párhuzamos optikával, mint például a QSFP és QSFP28 adó-vevők;
• 40G és 100G sebességnél az OM4 teljesít további 50 méteres hatótávolság OM3 felett, ami jelentős adatközpontok padlózat-elrendezéseiben.

Ez a különbség különösen észrevehető VCSEL (Vertical-Cvity Surface-Emitting Laser) fényforrásokkal, amelyek nagyon érzékenyek az általuk meghajtott szál modális sávszélességére.

Hogyan lehet azonosítani OM3 vs OM4 patch vezetékek Vizuálisan

Az OM3 és OM4 patch kábelek helyes azonosítása a helyszínen megakadályozza a költséges eltéréseket. A két típust a kabát színe és címkézése alapján lehet megkülönböztetni.

Kabát színe

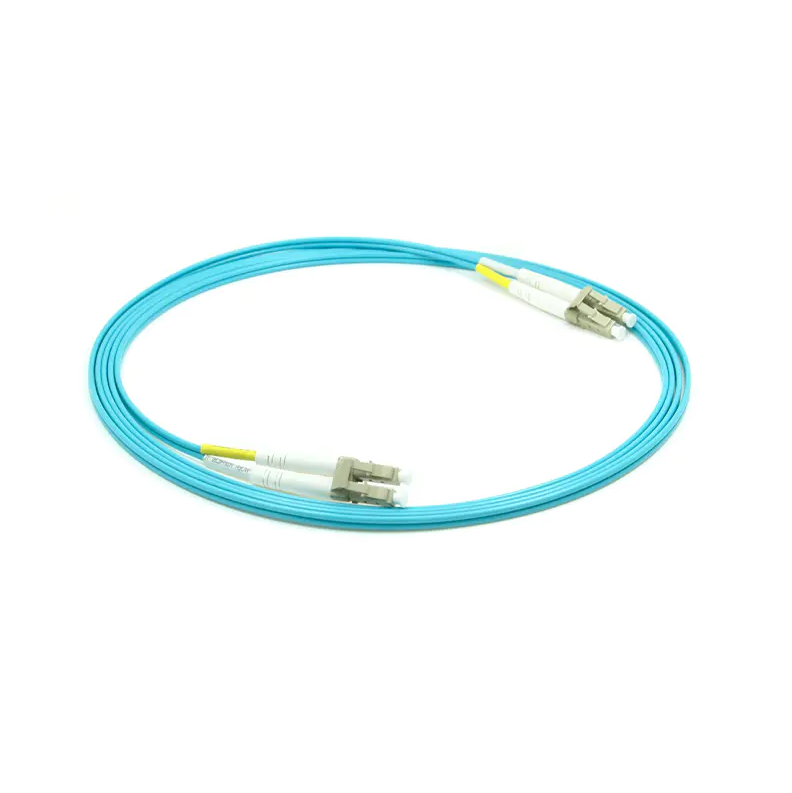

• OM3: Aqua (világos kék-zöld) — a standard szín a TIA-568 szerint;
• OM4: Erika Violet (világoslila) — az IEC 60793-2-10 által ajánlott; azonban egyes OM4 kábelek Aqua kabátot is használnak, így a szín önmagában nem mindig meghatározó.

Címkézés és nyomtatási jelölések

A jó hírű patch zsinórok „OM3” vagy „OM4” feliratot kapnak közvetlenül a burkolatra vagy a csatlakozó burkolatára, gyakran az „50/125” vagy egy sávszélesség-jelöléssel, például „OM4 4700” kíséretében. Mindig ellenőrizze a nyomtatott jelölést ahelyett, hogy kizárólag a kabát színére hagyatkozna, különösen több forrásból történő beszerzés esetén.

Keverhetőek az OM3 és OM4 patch vezetékek?

Fizikailag igen – mindkét típus ugyanazt az 50/125 μm-es méretet használja, tehát csatlakozóik teljesen kompatibilisek és összeilleszthetők . Azonban, ha ezeket egyetlen linkben keverik, az alacsonyabb besorolású szálszegmensre rontja a teljesítményt (a leggyengébb láncszem elve).

Például egy 40G-s linkben:

• Egy all-OM4 link legfeljebb 150 méter ;
• Az OM3 és OM4 szegmensek keverése csökkenti a tényleges maximális távolságot Az OM3 100 méteres határa ;
• A gyakori keverés további beillesztési veszteséget is okozhat az illesztési pont módusából eredő eltérésből, ami növeli a bithibaarányt.

Bevált gyakorlatként használjon egységes szálminőséget minden egyes kapcsolaton keresztül . Ez különösen kritikus 100G és a felett, ahol a link-költségvetés árrésvesztesége sokkal nehezebben tolerálható.

Maximális átviteli távolság hálózati sebesség szerint

Mikor válasszuk az OM3-at és mikor az OM4-et?

A megfelelő választás az aktuális sebességi követelményektől, a kábelek hosszától és a frissítési ütemtervtől függ.

Válassza az OM3-at Mikor:

• Az Ön hálózata a következő címen működik: 10G 300 méter alatti futással ;
• Ön egy kis- és középvállalkozási hálózatot vagy campus LAN-t kezel rövid rack távolságokkal;
• A közeljövőben előreláthatólag nincs szükség arra, hogy 40 G fölé költözzünk;
• Patch zsinórokat cserél egy meglévő OM3 infrastruktúrában a konzisztencia megőrzése érdekében.

Válassza az OM4-et Amikor:

• Ön telepít 40G, 100G vagy nagyobb sebességű kapcsolatok 100 métert megközelítő vagy azt meghaladó futásokkal;
• Ön egy nagy adatközpontot épít vagy bővít nagy sűrűségű gerinclevél architektúrával;
• Az Ön infrastrukturális ütemterve a következő 5–10 éven belül a 400G-re való átállást tartalmazza;
• Ön párhuzamos optikát (MPO/MTP interfészek) használ a strukturált gerinchálózati kábelezéshez.

Ezt azért érdemes megjegyezni 400G és több , az iparág egyre inkább alkalmazza az OM5 szélessávú többmódusú optikai szálat, amely támogatja a Short Wavelength Division Multiplexing (SWDM) funkciót, hogy drámai módon növelje a kapcsolati kapacitást. Az OM4 azonban továbbra is a praktikus édes pont a jelenlegi 100G telepítésekhez.

Csatlakozók típusai és hatásuk az OM3/OM4 teljesítményére

Függetlenül attól, hogy az OM3-at vagy az OM4-et választja, a csatlakozó típusa és a végfelület minősége egyformán fontos a kapcsolat általános teljesítménye szempontjából. A gyakori multimódusú optikai kábelcsatlakozók a következők:

• LC Duplex : Az SFP/SFP/QSFP adó-vevők legszélesebb körben használt típusa 1G-100G alkalmazásokban; kompakt forma;
• SC Duplex : Gyakori a hagyományos vállalati hálózatokban és tárolóhálózatokban;
• MPO/MTP : 40G/100G/400G párhuzamos átvitelhez használják, 8, 12 vagy 24 szál egyetlen csatlakozóba kötéséhez – nélkülözhetetlen a nagy sűrűségű adatközpont gerinckábelezéséhez;
• ST : Bajonett típusú csatlakozó, amely még mindig megtalálható a régi hálózati berendezésekben.

A polírozáshoz általában többmódusú patch zsinórokat használnak PC (fizikai érintkezés) or UPC (Ultra Physical Contact) végfelületek, tipikus beillesztési veszteséggel ≤ 0,3 dB. Kerülje a többmódusú UPC-csatlakozók és az APC (Angled Physical Contact) csatlakozók csatlakoztatását – a 8°-os szögkülönbség jelentős visszaverődést és jelveszteséget okoz, még akkor is, ha fizikailag párosulhatnak.

Visszamenőleges kompatibilitás és hosszú távú befektetési érték

Az OM4 teljesen visszafelé kompatibilis az OM3 berendezéssel. Az OM4 patch kábel közvetlenül csatlakoztatható bármely porthoz vagy adó-vevőhöz, amelyet eredetileg OM3-hoz terveztek, fizikai konfliktus nélkül. Ez azt jelenti, hogy az OM4-re való frissítés nem igényli a meglévő hardver cseréjét.

A teljes birtoklási költség szempontjából az OM4 új telepítésekben való alkalmazása hosszabb élettartamot biztosít:

• Ha egy 10G hálózatot később 100G-ra frissítenek, Az OM4 kábelezés a helyén maradhat szál újrahúzása nélkül;
• A 100 méteres határhoz közelítő OM3-as 100 G-on kevés mozgásteret hagy a jövőbeli bővítéshez, ami költséges újrakábelezési projektet kényszeríthet ki;
• Az 5-10 éves távon folyamatos kapacitásbővítést tervező adatközpontok számára az OM4 a gazdaságilag megalapozottabb hosszú távú választás.

Összegzés: OM3 vagy OM4 – melyiket válassza?

A döntés három egyszerű kritériumon múlik:

• Ha a jelenlegi sebessége 10G és kábelek 300 méter alatt vannak , az OM3 teljes mértékben megfelel az Ön igényeinek;
• Ha futsz 40G vagy 100G, vagy a távolság meghaladja a 100 métert , az OM4 a megfelelő választás;
• Mert új adatközpont-építések vagy bármilyen hálózat, amelynek világos frissítési útvonala van , az OM4 bevezetésével a kezdetektől elkerülhetők a jövőbeni újrakábelezési költségek.

Az OM3 és az OM4 közötti alapvető különbség nem a fizikai felépítésükben rejlik – mindkettő 50/125 μm-es osztályozott indexű multimódusú szál –, hanem a gyártási precizitásban és az elérhető sávszélességben. Az OM4 az OM3 teljesítményének javítása, nem pedig egy másik technológia helyettesítése. A megfelelő alkalmazásban mindkettő megbízható, szabványoknak megfelelő többmódusú szálas megoldás.
