Hogyan válasszunk száloptikai összekötő zárat?

A megfelelő száloptikai kötési záróelem kiválasztása a lényeg négy alapvető tényező: telepítési környezet, kábelbevezetési konfiguráció, szálszámítási kapacitás és tömítési mód . Tedd rendbe ezeket, és olyan záróelemet kapsz, amely 20 évig védi a toldásokat. Ha téved, a nedvesség behatolása vagy a mechanikai meghibásodás egy egész hálózati szegmenst tönkretehet. Ez az útmutató az egyes tényezőket konkrét adatokkal bontja le, hogy segítsen a megfelelő hívás kezdeményezésében.

Mi az a Fiber Optic Splice Zárás és Miért számít a választás?

A száloptikai splice-zár (FOSC) egy zárt burkolat, amely megvédi a szálkötéseket a környezeti károktól – nedvességtől, portól, UV-sugárzástól, hőmérséklet-ingadozásoktól és mechanikai igénybevételtől. Kábelcsatlakozásoknál, leágazási pontoknál és végpontoknál használatosak mind a légi, mind a földalatti üvegszálas hálózatokban.

A nem megfelelő lezárás az üvegszálas hálózat meghibásodásának egyik leggyakoribb oka a területen. Például egy IP67 besorolású kupolazárás többszörösen elárasztott földalatti boltozatban – amelyhez legalább IP68 szükséges 1 méteres merüléssel 24 órán keresztül – a toldás teljes meghibásodását okozhatja 6–18 hónapon belül. A megfelelő specifikáció megakadályozza a költséges újraillesztést és a hálózati leállást.

1. lépés – A telepítési környezet azonosítása

A környezet a legfontosabb kiválasztási kritérium. Meghatározza a szükséges behatolás elleni védelmi (IP) besorolást, az anyagminőséget és a zárás alaktényezőjét.

Légi telepítések

Az antennazárak oszlopokra vannak felszerelve vagy a hírvivő vezetékhez rögzítve. Ki kell állniuk UV-sugárzás, szélterhelés és hőmérséklet-ciklus -40°C és 70°C között . Keressen UV-stabilizált polikarbonát vagy ABS házakat és legalább IP55-ös besorolást. A vízszintes (fenéki) zárak az antennák alapfelszereltsége, mivel könnyen felszerelhetők és visszahelyezhetők.

Underground / Közvetlenül eltemetve

Közvetlenül eltemetett lezárásoknak kell lenniük vízálló, legalább IP68 – jellemzően 1–3 méteres mélységben, 24–72 órán át, a talajviszonyoktól függően meríthető. Itt széles körben alkalmazzák a gél vagy hőre zsugorodó tömítésű kupolaszerű zárakat. Kerülje el a csak csavarral lezárt fedelű lezárásokat; a tömítés megrongálása nélkül történő ismételt beléptetés kritikus fontosságú a jövőbeni karbantartás szempontjából.

Földalatti boltívek és aknák

Az aknák és a kézi aknák a legkeményebb környezet. Ezek a terek ismételten eláraszthatnak, gázokat halmozhatnak fel, és rágcsálók tevékenységének tehetik ki a lezárásokat. Adja meg IP68-as besorolású zárak mechanikus tömítéssel (kompressziós tömítések vagy rozsdamentes acél szalagok), nem pedig gél alapú rendszerek, amelyek ismételt elárasztási ciklusok hatására lebomlanak.

Beltéri / Épületemelők

A vezetékes felszállókban vagy berendezési helyiségekben lévő beltéri lezárások alacsonyabb behatolásvédelmet igényelnek (az IP20 vagy IP44 gyakran elegendő), de előfordulhat, hogy meg kell felelniük az olyan tűzállósági szabványoknak, mint az UL 94 V-0 vagy az IEC 60332. A kompakt, soros vagy tálcás zárások jellemzőek.

2. lépés – Válassza ki a megfelelő zárási típust

A száloptikai kötések három fő alaktényezővel rendelkeznek. Mindegyik más-más telepítési forgatókönyvnek felel meg:

Kupola zárások nyomóanyával vagy szorítógyűrűvel lezárt talp-kupola kialakítást használjon. Kiváló IP68-as vízszigetelést kínálnak, és jól működnek magas nedvességtartalmú környezetben. Hátránya: a belső részekhez való hozzáférés a kupola lecsavarását igényli, ami a zárt boltozatokban nehézkes lehet.

Vízszintes (fenéki) zárások hengeres héja van, amely hosszában széthasad, így a toldótálca gyors és egyszerű hozzáférést biztosít. Emiatt előnyben részesítik őket a légi telepítéseknél, ahol a technikusok korlátozott idő és hely mellett oszlopokon dolgoznak.

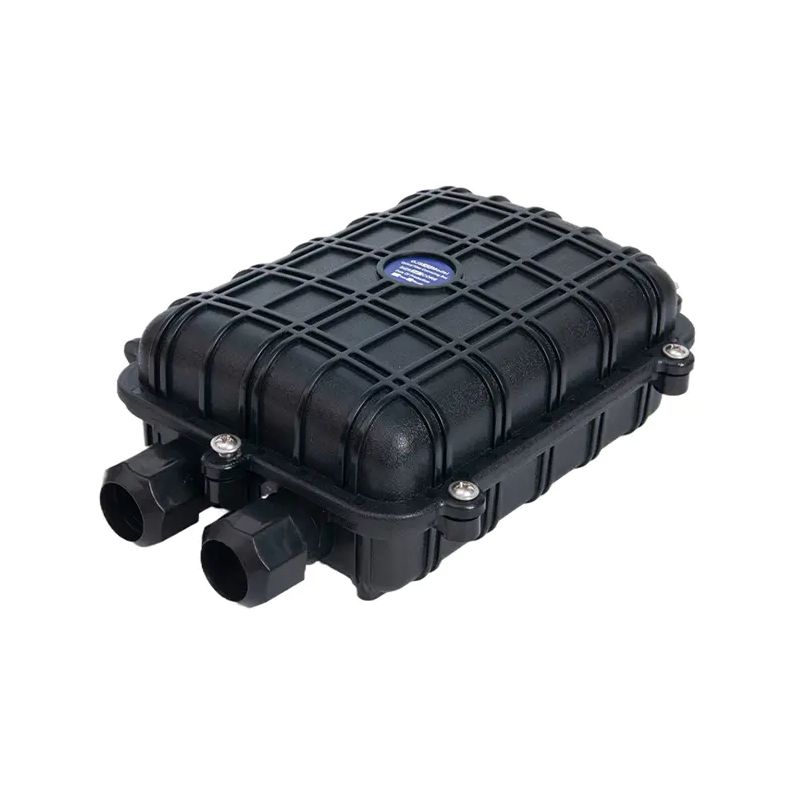

Soron belüli zárások lehetővé teszi a kábelek egyenes áthaladását mindkét végén, így ideálisak középfesztávú kábelkötésekhez csatornarendszerekben vagy épület felszállóiban. Általában a legkompaktabb alapterületet kínálják.

3. lépés – Határozza meg a szálak számát és az illesztési tálca kapacitását

Mindig méretezzük a záróelemet legalább 25-50%-kal több rost a jelenleg szükségesnél . A hálózatbővítések gyakoriak, és az eltemetett lezárás újbóli megnyitása a nagyobb egység cseréjéhez költséges és zavaró.

Az ellenőrizendő legfontosabb kapacitásmérők:

• Illesztőtálcák száma: Minden szabványos tálcán 12–24 toldás (hegesztő vagy mechanikus) található. Egy 48 szálas illesztési ponthoz legalább 2-4 tálcára van szükség.
• Kábel portok: Számolja meg a be- és kilépő kábelek számát. Egy elágazási ponthoz 1 adagolóval és 4 elosztókábellel legalább 5 portra van szükség. A legtöbb kupolazár 3-6 portot kínál; a vízszintes lezárásoknak 8 vagy több lehet.
• Tálca elhelyezési magassága: Különösen a kupolazáraknál a belső tálcaköteg magassága korlátozza, hogy hány tálca fér el – általában 6–12 tálca egy szabványos kupolaegységben.

Az FTTH (fiber to the home) elosztópontoknál a 48–96 szálat 4–6 porttal kezelő lezárások jellemzőek. Gerinc- vagy feederkábeleknél gyakoribb a 144–576 szálas kapacitás 8–12 porttal.

4. lépés – A tömítési módszer értékelése

A tömítési rendszer meghatározza mind a behatolás elleni védelem szintjét, mind azt, hogy mennyire könnyű a záróelem a jövőben újra belépni. A három elsődleges módszer a következő:

Gél tömítés

A gél (vagy zsír) tömítés félszilárd keverékkel tölti meg a kábelbemeneti nyílásokat, amely megfelel a szabálytalan kábelformáknak. Megbízható IP68-as teljesítményt nyújt, és könnyen telepíthető. A gél azonban idővel kiszáradhat vagy magához vonhatja a törmeléket, és az újbóli bejutáshoz tisztítás szükséges, ami megnöveli a karbantartási időt. A legalkalmasabb állandó vagy alacsony visszatérési igényű bevetések .

Mechanikus / kompressziós tömítés

A kompressziós tömítések és a gumigyűrűk tömítik a kábelcsatlakozásokat, ha csavarokkal vagy szorítógyűrűkkel meghúzzák. Ezek lehetővé teszik szerszám nélküli vagy kis erőfeszítéssel történő újrabelépés és ne hagyjon maradékot. Ideálisak boltozatokhoz és aknákhoz, ahol évente többször is hozzáférhet a záráshoz. Megfelelő telepítés esetén IP68-as besorolású.

Hőre zsugorodó tömítés

A hőre zsugorodó csövet öntapadó béléssel a kábelbevezetésekre hőpisztollyal kell felhordani. Felhordás után tartós, rendkívül megbízható tömítést hoz létre. A kompromisszum az az újbóli belépéshez a zsugorcsövet le kell vágni , így csak olyan illesztési pontokhoz alkalmas, amelyeket ritkán – ha egyáltalán – újra meglátogatnak. Gyakran használják tenger alatti vagy kritikus infrastrukturális alkalmazásokhoz, ahol a hosszú távú hermeticitás a legfontosabb.

5. lépés – Ellenőrizze a kábel kompatibilitását és a bemeneti átmérőt

Nem minden záróelem fogadja el az összes kábeltípust. Vásárlás előtt ellenőrizze a következőket:

• Kábel külső átmérő tartomány: A legtöbb záróelem 5 mm-től 25 mm-ig terjedő kábeleket fogad, de egyes kupolazárak csak 16 mm-es kábeleket támogatnak. A páncélozott kábelek gyakran nagyobb átmérőjűek, és speciális portkészleteket igényelnek.
• Kábel típusa: A lapos kábelek, a kerek lazacsöves kábelek és a szalagkábelek eltérő belépési követelményekkel rendelkeznek. Győződjön meg arról, hogy a záróelem támogatja az adott kábelgeometriát.
• Szilárdsági tag rögzítése: A páncélozott vagy önhordó kábeleknek erős horgonyokra van szükségük a záróelemen belül, hogy megakadályozzák, hogy a feszültség elérje az illesztőtálcákat. Győződjön meg arról, hogy a záróelem kompatibilis rögzítő hardverrel rendelkezik.

6. lépés – Ellenőrizze a szabványoknak való megfelelést

A jó hírű zárakat nemzetközileg elismert szabványok szerint tesztelik. A termék értékelésekor ügyeljen a megfelelőségre:

Óvatosan kell kezelni azt a lezárást, amely az IP68-nak való megfelelést tartalmazza anélkül, hogy hivatkozna az IEC 60529 vizsgálati módszertanára. Mindig kérjen harmadik féltől származó tesztjelentéseket a beszállítóktól a kritikus telepítésekhez.

Gyakori hibák, amelyeket el kell kerülni a szálösszekötő záróelem kiválasztásakor

• A rostok növekedésének alábecsülése: Egy pontosan a mai szálszámnak megfelelő méretű zárat költséges cserére lesz szükség a kapacitás bővülésével. Mindig tervezzen legalább 50%-os belmagasságot.
• Az újrabelépés gyakoriságának figyelmen kívül hagyása: Ha egy illesztési ponthoz negyedévente hozzáférnek karbantartás vagy új leejtés céljából, a hőre zsugorodó lezárás nem praktikus. Párosítsa a tömítési módot a működési modelljéhez.
• Az IP67 kiválasztása elárasztott boltozatokhoz: Az IP67 lefedi a 30 perces merülést 1 méteren. Sok föld alatti boltozatban tartós áradások tapasztalhatók jóval ezen túl is. Az IP68 meghatározott mélység- és időtartam-besorolással ilyen körülmények között nem alku tárgya.
• Néző kanyarsugár kezelés: Az üvegszálas kábeleknek minimális hajlítási sugara van (általában a kábel átmérőjének 20-szorosa a beépítésnél, 10-szerese hosszú távon). A nem megfelelő belső útvezetőkkel ellátott lezárások mikro-hajlítási veszteségeket és esetleges szálhibákat okoznak.
• Kiugró mező tömítőkészletek: Sok záróelemhez helyben telepíthető nyílászáró készletre van szükség a nem használt portokhoz. Ha nyitva hagyjuk a portokat – még ha korlátozva is vannak – az idő múlásával ronthatja az IP-besorolást zord környezetben.

Gyors kiválasztási ellenőrzőlista

Használja ezt az ellenőrző listát a véglegesítés előtt száloptikai toldás zárás vásárlás:

1. Erősítse meg a telepítési környezetet: antenna, föld alatti csatorna, közvetlenül eltemetett, boltozat vagy beltéri
2. Határozza meg a szükséges IP-besorolást: IP55 (antenna) / IP67 (alkalmi merülés) / IP68 (folyamatos merülés)
3. Számolja össze ma az összes szálat, és adjon hozzá 50%-ot a növekedéshez – válasszon olyan zárást, amely eléri vagy meghaladja ezt a számot
4. Számolja meg a szükséges kábelbemeneteket (portokat), beleértve a tartalékokat is a jövőbeni kábelekhez
5. Mérje meg a kábel külső átmérőjét, és ellenőrizze, hogy kompatibilis-e a záróelem portkészletével
6. Válassza ki a tömítés típusát: gél (tartós), mechanikus/kompressziós (gyakran visszatérő) vagy hőre zsugorodó (nagyon tartós)
7. Ellenőrizze az IEC 60529 szabványnak és a vonatkozó regionális szabványoknak (GR-771, EN 50411) való megfelelést.
8. Győződjön meg arról, hogy a belső hajlítási sugárvezetők megfelelnek a kábel specifikációinak
9. Ellenőrizze, hogy a páncélozott vagy önhordó kábelek szilárdsági horgonyai vannak-e mellékelve
10. Kérjen harmadik féltől származó tesztjelentéseket az IP-besorolásról és a környezeti teljesítményről
