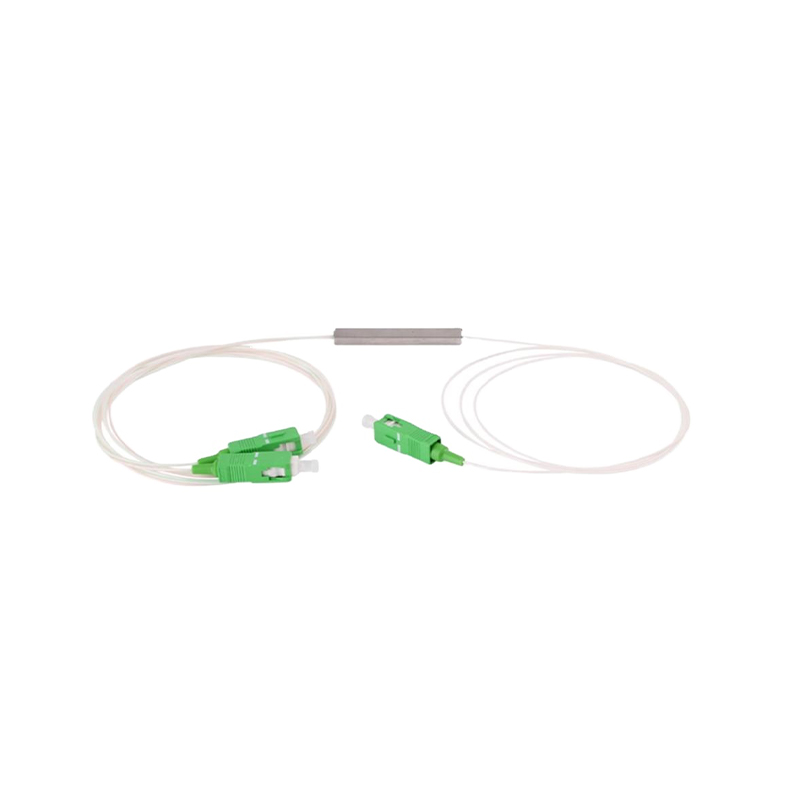

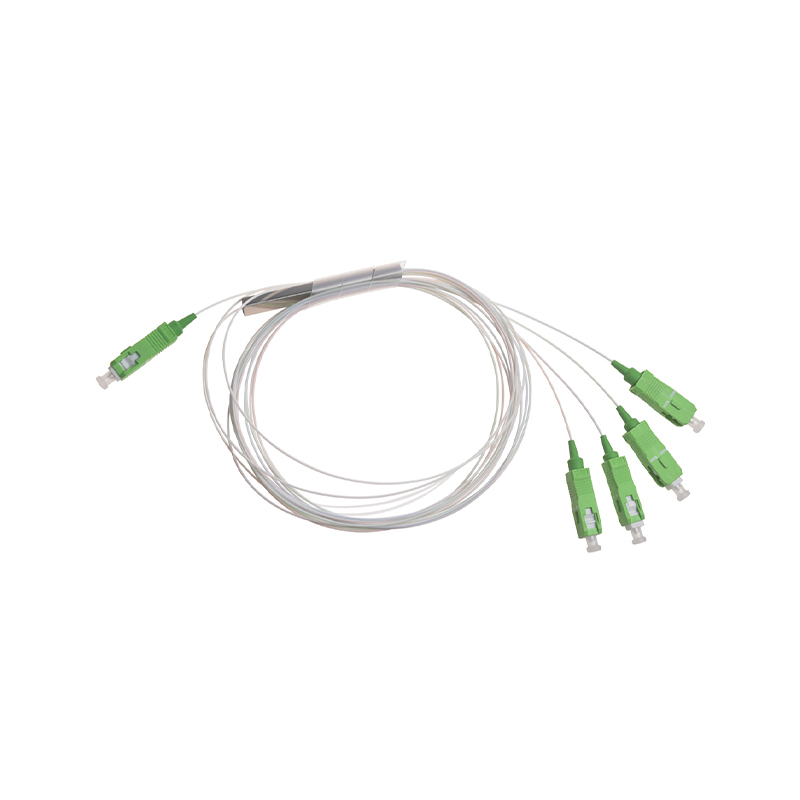

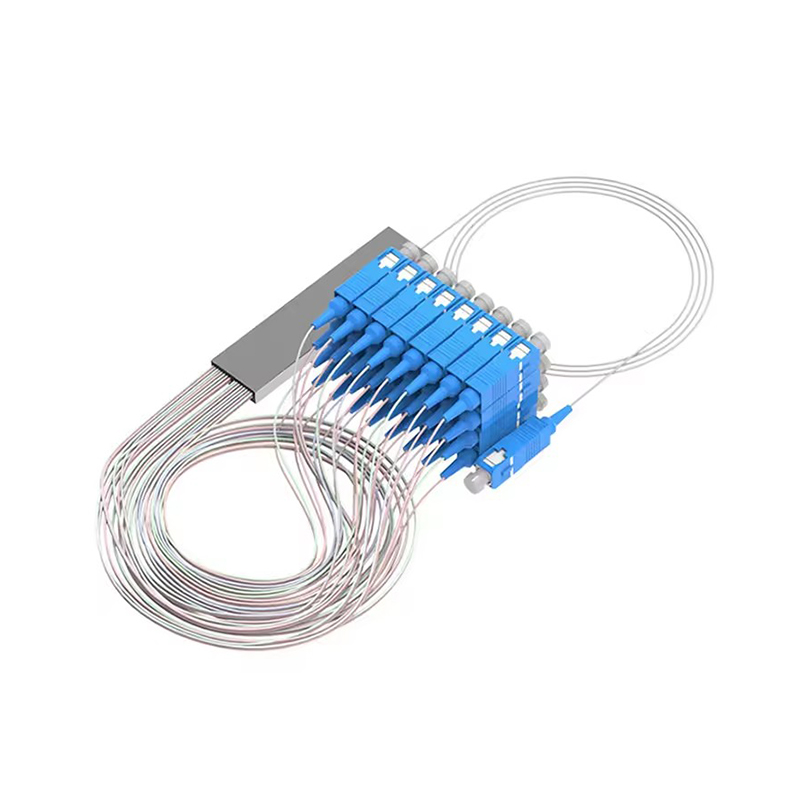

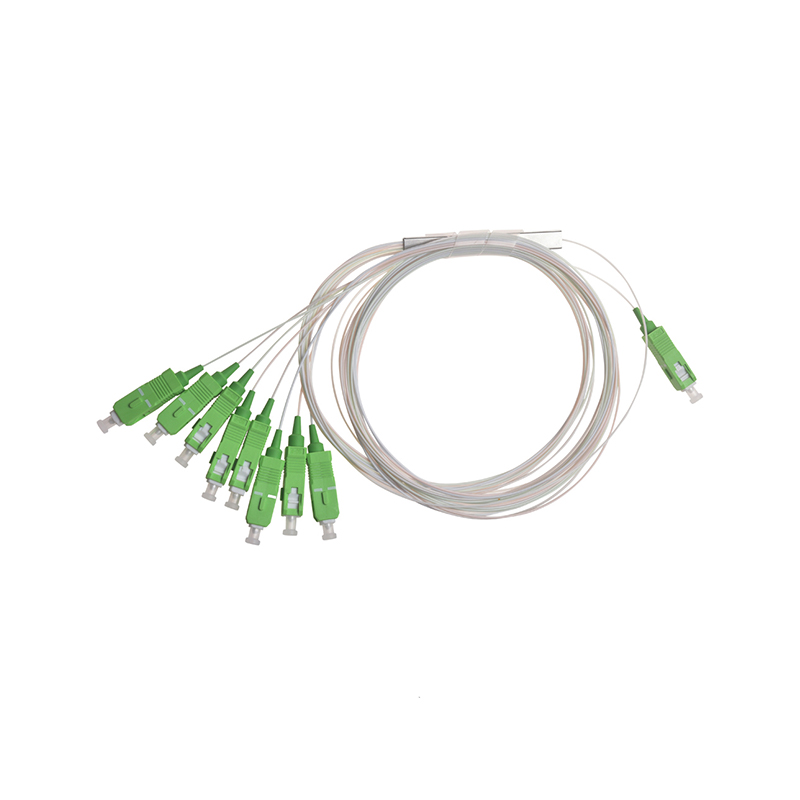

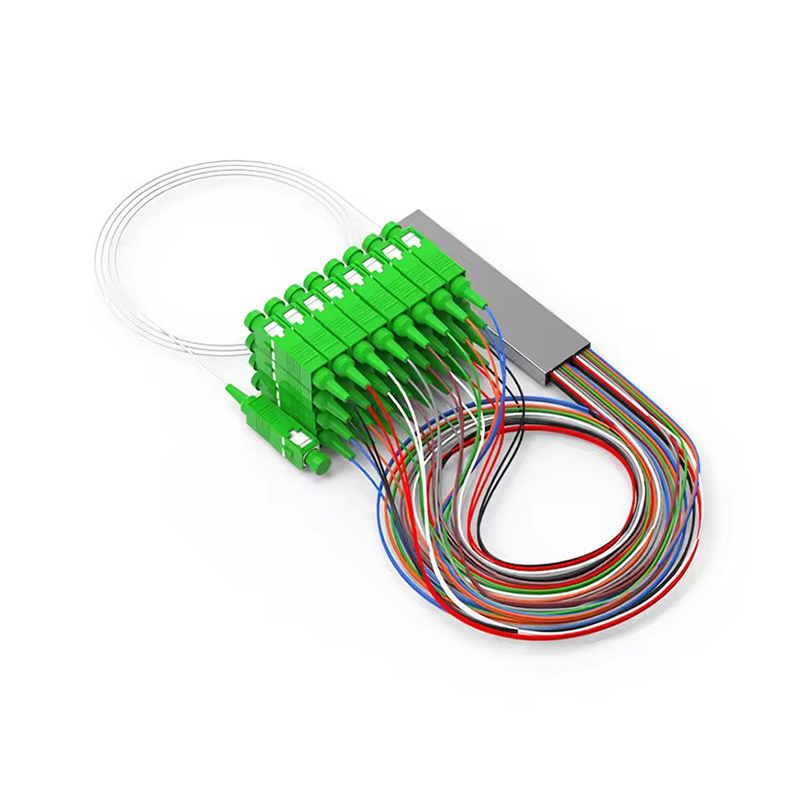

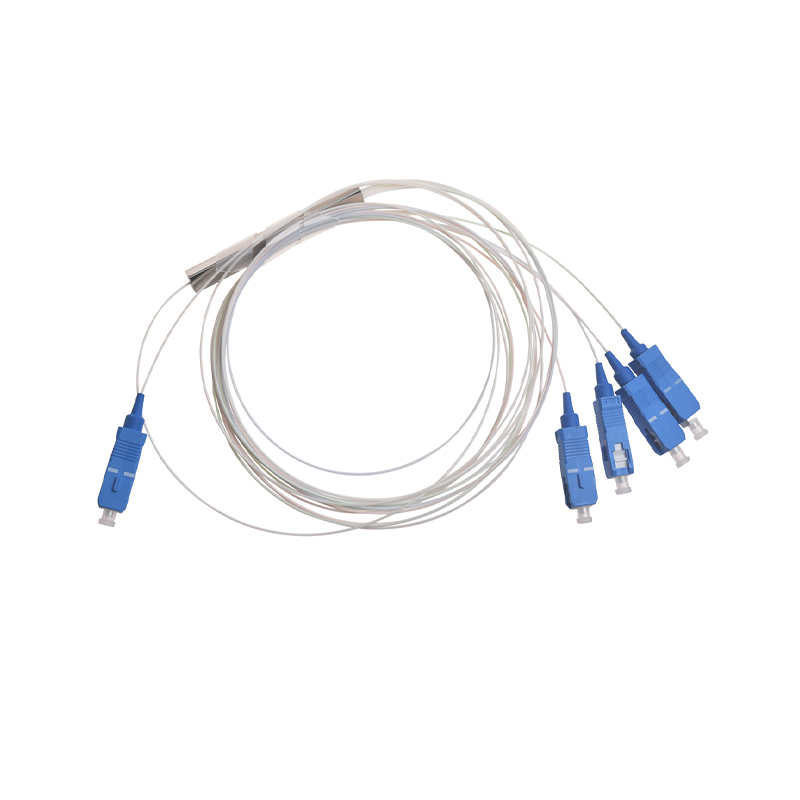

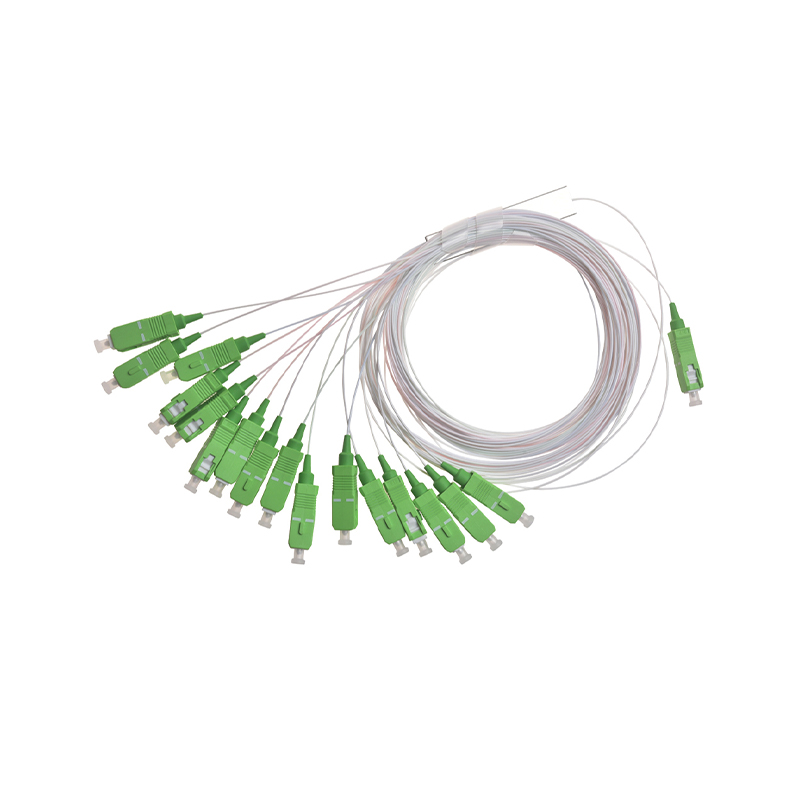

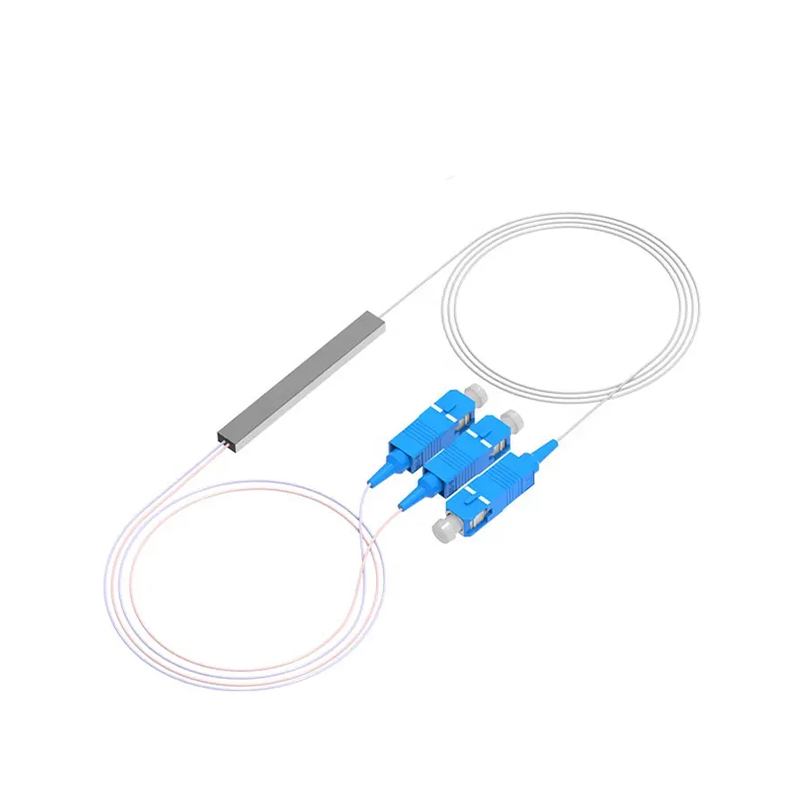

Csupaszszálas (mini modul) száloptikai PLC osztó

Bare Fiber (Mini Module) PLC szálelosztó egy passzív optikai elosztó, amely planáris optikai hullámvezető (PLC) technológiát használ. Csomagolási formája egy miniatűr modul, csupasz szál copfokkal. Az alapvető funkció egy bemeneti optikai jel felosztása több kimenetre meghatározott felosztási arány szerint (például 1x2, 1x4, 1x8, 1x16, 1x32, 1x64 stb.) egymódusú optikai szálas rendszerben az optikai teljesítményelosztás elérése érdekében. Az otthoni üvegszál (FTTH), a passzív optikai hálózat (PON) és a különféle szálelosztó rendszerek kulcsfontosságú eleme.

A Ningbo Goshining Communication Technology Co., Ltd.-nél végponttól végpontig terjedő száloptikai megoldások szállítására szakosodtunk. Bare Fibre PLC Splitterünk jól példázza ezt az elkötelezettséget, a csúcstechnológiás PLC-technológiát kompakt kialakítással ötvözi az FTTH-, PON- és optikai elosztóhálózatok világszerte történő erősítésére.

1. Műszaki elv: PLC chipen alapul
PLC chip alap: A mag egy sík optikai hullámvezető áramkör, amelyet kvarcüveg hordozón félvezető eljárásokkal (például fotolitográfia és maratással) gyártanak. Az optikai hullámvezető szerkezet pontosan úgy lett kialakítva, hogy megvalósítsa az optikai jelek csatolását és felosztását.
Elágazási mechanizmus: A bemeneti optikai jel a PLC chip Y-ágú vagy többlépcsős kaszkád ágszerkezetébe kerül, és az optikai energia egyenletesen oszlik el az egyes kimeneti csatornákon az optikai hullámvezető fizikai tulajdonságai (például móduscsatolás) alapján (az egyenletes felosztású típus a leggyakoribb).
Hullámhosszfüggetlenség: A PLC-osztó a működési hullámhossz-tartományon belül (általában 1260-1650 nm, lefedi az O/E/S/C/L sávokat) lapos spektrális válaszú, és a felosztási arány alapvetően nem változik a hullámhosszal, ami sokféle optikai kommunikációs rendszerhez alkalmas.

2. Műszaki elv: PLC chipen alapul
PLC chip alap: A mag egy sík optikai hullámvezető áramkör, amelyet kvarcüveg hordozón félvezető eljárásokkal (például fotolitográfia és maratással) gyártanak. Az optikai hullámvezető szerkezet pontosan úgy lett kialakítva, hogy elérje az optikai jelek csatolását és elágazását.
Elágazási mechanizmus: A bemeneti optikai jel a PLC chip Y-ágú vagy többlépcsős kaszkád ágszerkezetébe kerül, és az optikai energia egyenletesen oszlik el az egyes kimeneti csatornákon az optikai hullámvezető fizikai tulajdonságai (például móduscsatolás) alapján (az egyenletes felosztású típus a leggyakoribb).
Hullámhosszfüggetlenség: A PLC-osztó a működési hullámhossz-tartományon belül (általában 1260-1650 nm, lefedi az O/E/S/C/L sávokat) lapos spektrális válaszú, és a felosztási arány alapvetően nem változik a hullámhosszal, ami sokféle optikai kommunikációs rendszerhez alkalmas.

3. Szerkezeti és csomagolási jellemzők (Bare Fiber Mini Module)
Kompakt miniatürizálás: A miniatürizált csomagolás kialakítása (tipikus méretek, például L100 x W80 x H10 mm vagy kisebb) jelentősen helytakarékos, különösen alkalmas nagy sűrűségű vezetékezési környezetekhez (például optikai szálas elosztókeretek ODF, optikai kábel csatlakozódobozok).
Csupaszszálas pigtail: A bemeneti/kimeneti vég egy szabványos egymódusú optikai szál pufferréteggel (általában G.652.D), a vége pedig csupasz szál formájában van kivezetve. Ez a kialakítás rugalmas csatlakozási módokat biztosít:
Közvetlenül csatlakoztatható a terepi optikai szálhoz a fúziós splicing (Fusion Splice) révén, hogy alacsony veszteségű, nagy megbízhatóságú állandó kapcsolatot biztosítson.
Ideiglenesen csatlakoztatható a patch kábelhez csatlakozóval mechanikus toldással vagy adapterrel.
Tipikus összetevők:
PLC elosztó chip (mag komponens)
V-horony tömb (pontosan igazítja és rögzíti a bemeneti/kimeneti optikai szálat)
Fém vagy polimer csomagolódoboz (fizikai védelmet nyújt)
Bemeneti/kimeneti csupasz szálas copf (színkódos azonosítóval)
Rögzítő konzol vagy rögzítő furat (az egyszerű felszereléshez és rögzítéshez a berendezésben)

4. Főbb teljesítményparaméterek
Felosztási arány: Meghatározza az elosztó kimeneti csatornáinak számát (például 1x8) és az energiaelosztási arányt ideális feltételek mellett (8:12,5%/csatorna az egyenlő elosztás érdekében). Valójában beillesztési veszteség van.
Beillesztési veszteség (IL): Egy adott portpár (bemeneti porttól meghatározott kimeneti portig) optikai teljesítményvesztesége decibelben (dB). A tipikus érték a felosztások számával növekszik (például egy 1x8-as hangszínszabályzó egyes csatornáinak elméleti vesztesége kb. 10,5 dB, a tényleges érték pedig valamivel magasabb).
Egységesség: Az összes kimeneti port beillesztési veszteségének legnagyobb különbsége (dB). Méri a veszteség konzisztenciáját minden kimeneti porton. Minél kisebb az érték, annál jobb.
Polarizációfüggő veszteség (PDL): A beillesztési veszteség maximális változása, amelyet a bemeneti optikai jel polarizációs állapotának változása okoz (dB). Minél kisebb az érték, annál stabilabb a teljesítmény (általában <0,3 dB).
Irányítás/visszatérési veszteség (RL): azt méri, hogy az elosztó képes-e elkülöníteni a visszavert fényt a bemeneti oldalon (a bemeneti oldalon visszavert fényteljesítmény és a bemeneti fényteljesítmény arányának negatív logaritmusa, dB). Minél nagyobb az érték, annál jobb (általában >50 dB).
Működési hullámhossz: Általában 1260 nm és 1650 nm között van megadva.
Üzemi hőmérséklet: Általános kereskedelmi minőség (0°C és 70°C), ipari minőség (-40°C és 85°C között) és egyéb specifikációk állnak rendelkezésre.
Tárolási hőmérséklet: Általában szélesebb, mint az üzemi hőmérsékleti tartomány.

5. Fő alkalmazási forgatókönyvek
Fiber-to-the-Home (FTTH) hálózat: A passzív optikai hálózatokban (PON), mint például a GPON, EPON, XG-PON, 10G-EPON, optikai energiaelosztó csomópontként szolgál az optikai vonalterminál (OLT) és az optikai hálózati egység (ONU) között (általában az ODP optikai elosztópontban vagy az optikai elosztó keretben).
Száloptikai helyi hálózat (LAN/CATV): Az épületeken és egyetemeken belüli elosztott optikai rendszerekben használják a jelek többpontos átvitelére.
Teszt- és érzékelőrendszerek: Fényforrások vagy jelek elosztása laboratóriumokban vagy elosztott optikai érzékelőrendszerekben (DAS/DTS).
Mobil Fronthaul/Backhaul: Valósítsa meg a jelek összesítését és elosztását a 4G/5G bázisállomások optikai szálas kapcsolatában.

6. Előnyök és jellemzők
Nagy megbízhatóság/hosszú élettartam: Passzív eszközök, nincsenek elektronikus alkatrészek, nincs energiaigény, és hosszú átlagos meghibásodási idő (MTBF).
Jó környezeti stabilitás: Viszonylag érzéketlen a hőmérséklet és a páratartalom változásaira (különösen az FBT elosztókhoz képest).
Kompakt és könnyű: A Mini Module kialakítás nagymértékben helyet takarít meg és leegyszerűsíti a vezetékek kezelését.
Széles hullámhossz-tartomány: egyetlen eszköz támogatja a több hullámhosszú rendszeralkalmazásokat.
Csupaszszálas rugalmasság: Támogatja a fúziós illesztést (alacsony veszteség, nagy megbízhatóság) vagy többféle illesztési módszert a különböző mérnöki igények kielégítésére.
Magas csatornakonzisztencia: A PLC technológia jó egyenletességet biztosít a kimeneti portok között.

7. Kiválasztási és telepítési szempontok
Egyértelmű követelmények: Határozza meg a szükséges felosztási arányt (1xN), a középső hullámhosszt (általában a szélessávot nem kell megadni) és az üzemi hőmérsékleti szintet (kereskedelmi/ipari minőségű).
Száltípus egyeztetés: Győződjön meg arról, hogy az osztó pigtail szál típusa (általában G.652.D) megegyezik a rendszer száltípusával.
Teljesítményparaméter megerősítése: Ügyeljen arra, hogy a kulcsparaméterek, például a maximális beillesztési veszteség, egységesség, PDL és RL megfelelnek-e a rendszerkapcsolat költségvetési követelményeinek.
Telepítési környezet: Válasszon olyan termékeket, amelyek megfelelnek a várható üzemi hőmérséklet-tartománynak. Ügyeljen a nedvesség és a por megelőzésére, és kerülje a fizikai extrudálást.
Szálas működés:
Fúzió: Ezt szakembereknek kell elvégezniük, a szabványos szálhegesztési eljárást követve, hogy a fúziós ponton a veszteség megfeleljen a követelményeknek. A szálvégfelületet a fúzió előtt meg kell tisztítani.
Száltekercselés kezelése: Az összeolvadás vagy összeillesztés után a szálat megfelelően fel kell tekercselni és rögzíteni kell az elosztókeretben/dobozban, hogy a szál hajlítási sugara nagyobb legyen, mint a minimálisan megengedett hajlítási sugár (általában >30 mm vagy a szálspecifikáció szerint), a makrohajlítási veszteségek elkerülése érdekében.
Védelem: A fúziós pontot vagy a mechanikai illesztési pontot hőre zsugorodó védőhüvellyel vagy speciális védődobozsal kell védeni.
Csatlakozó használata (ha van): Ha adapteren keresztül csatlakozik, győződjön meg arról, hogy a csatlakozó végfelülete tiszta, hogy elkerülje a szennyeződést és a nagy veszteséget.

Miért válassza a Goshing PLC elosztóit?
Teljes testreszabás: A felosztási arányokat, a szál típusát/hosszát és a csomagolást a márkájához igazítsa (OEM/ODM támogatott).
Egyablakos szálas ökoszisztéma: Párosítsa az elosztókat szálcsatlakozóinkkal, patch kábeleinkkel, elosztószekrényeinkkel és toldólezárásainkkal a zökkenőmentes integráció érdekében.
Minőségbiztosítás: ISO-tanúsítvánnyal rendelkező gyártás teljes nyomon követhetőséggel és 100%-os optikai teszteléssel.

A Ningbo Goshining választása nemcsak megbízható száloptikai termékeket kínál, hanem professzionális támogatást és szolgáltatásokat is, amelyek az Ön igényeinek kielégítésére összpontosítanak. Dolgozzunk együtt, hogy szilárd és hatékony csatlakozási alapot biztosítsunk az optikai hálózat építéséhez.
