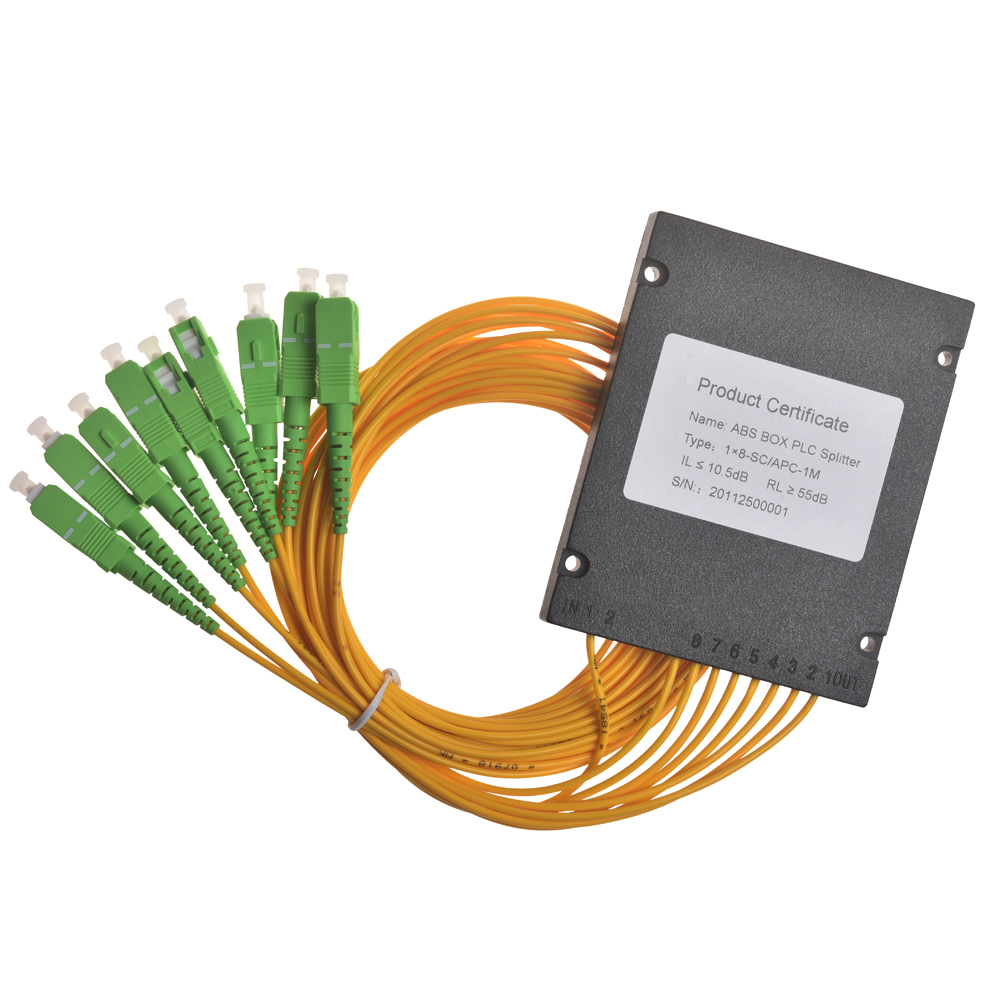

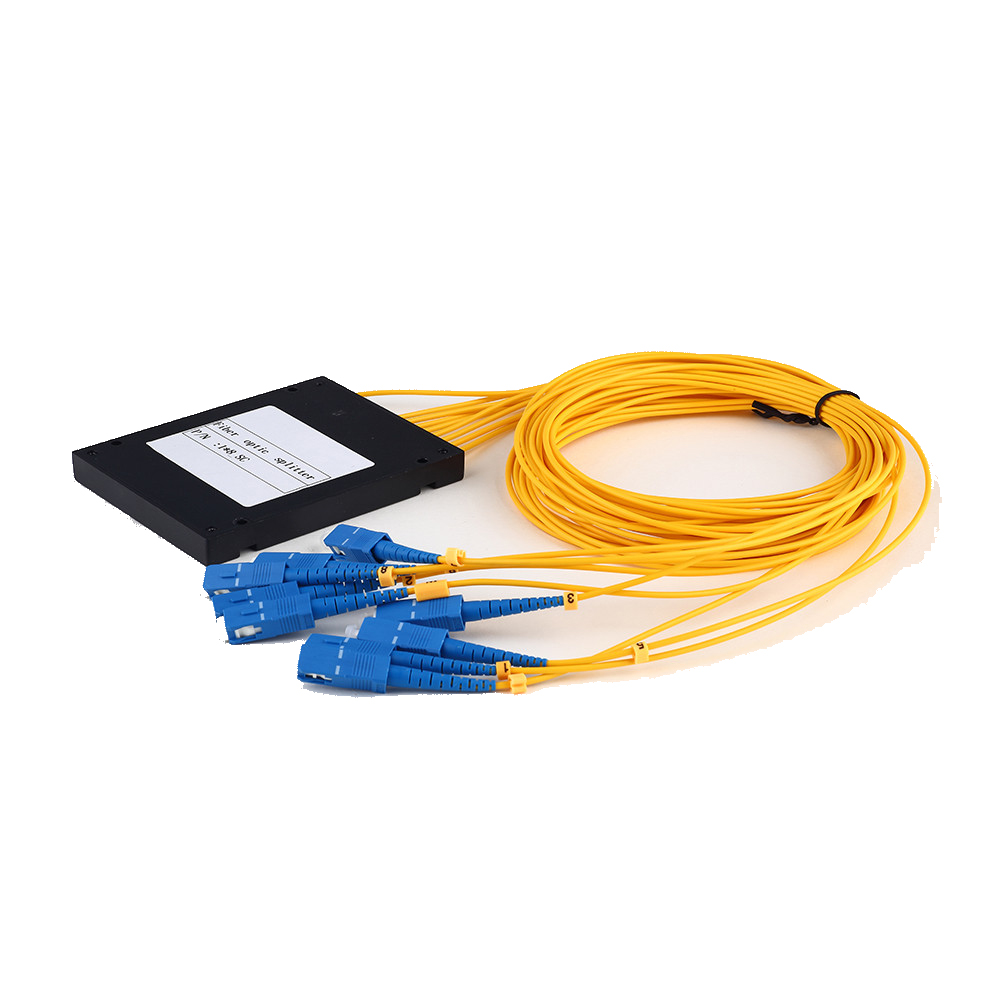

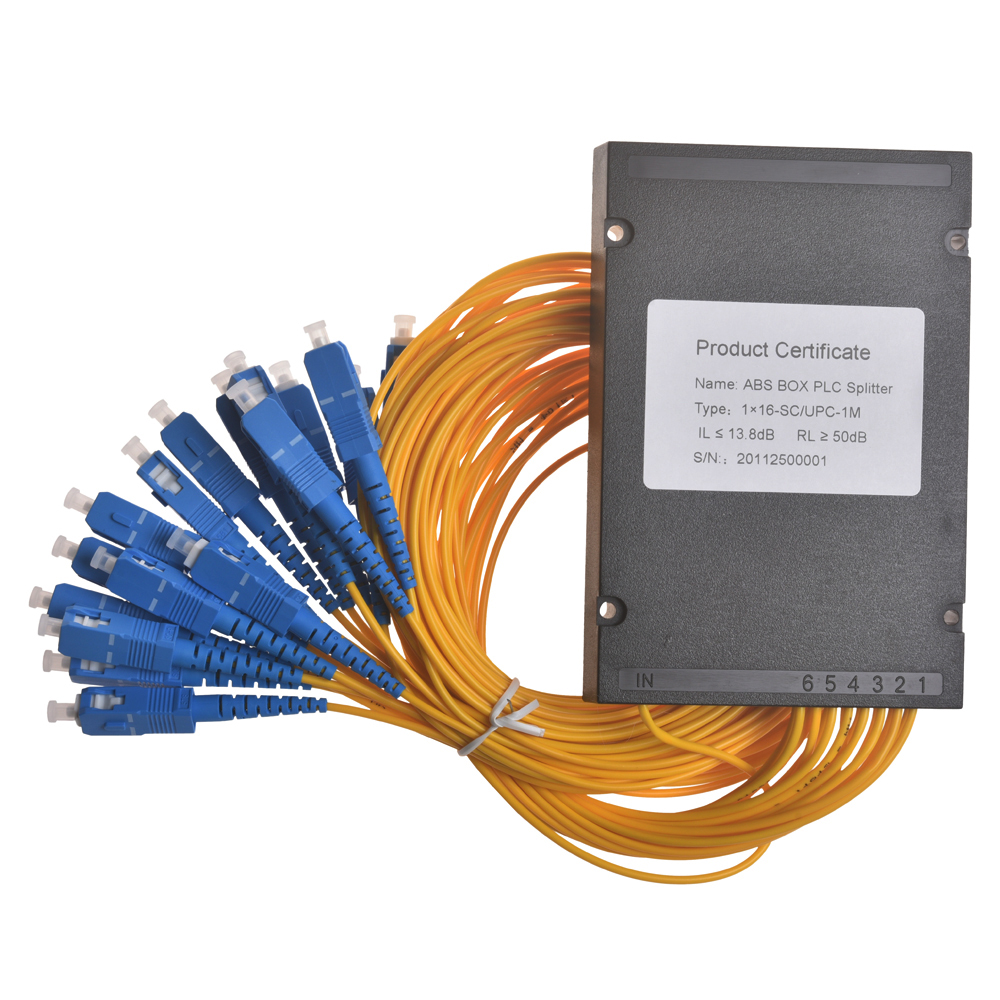

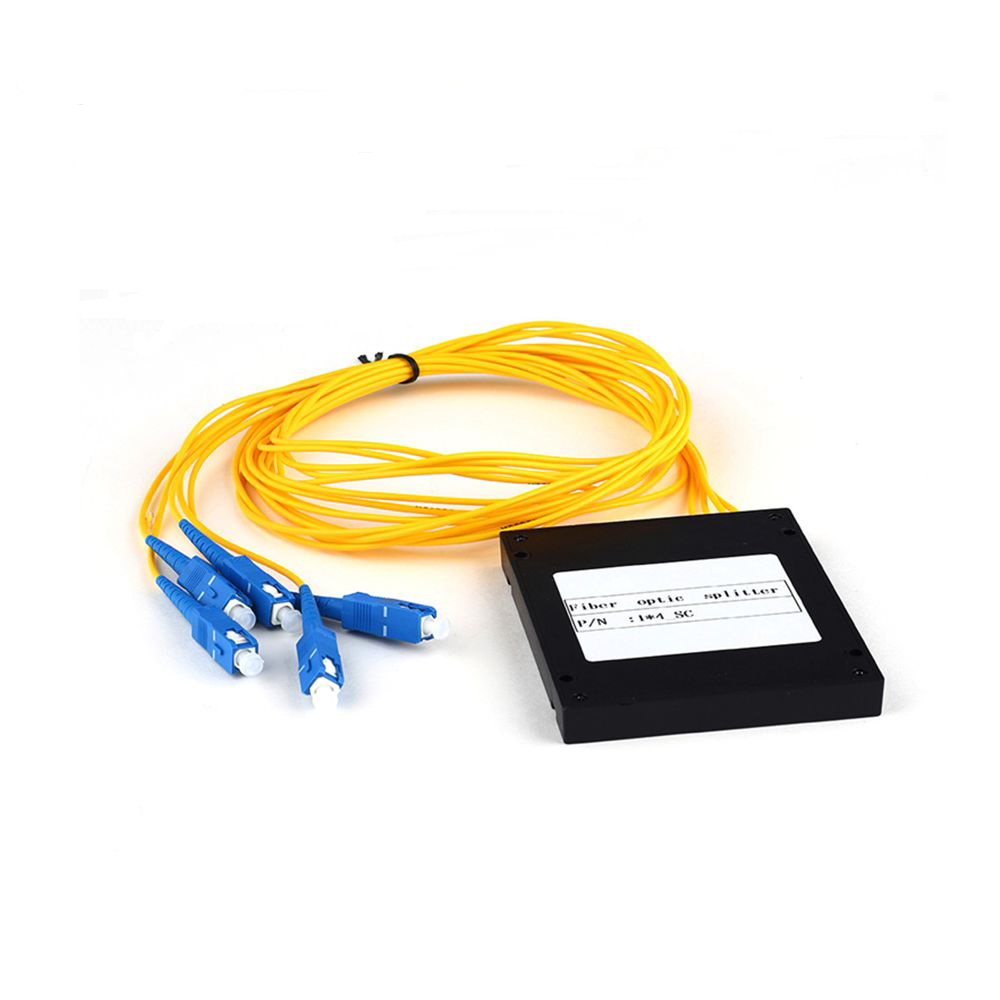

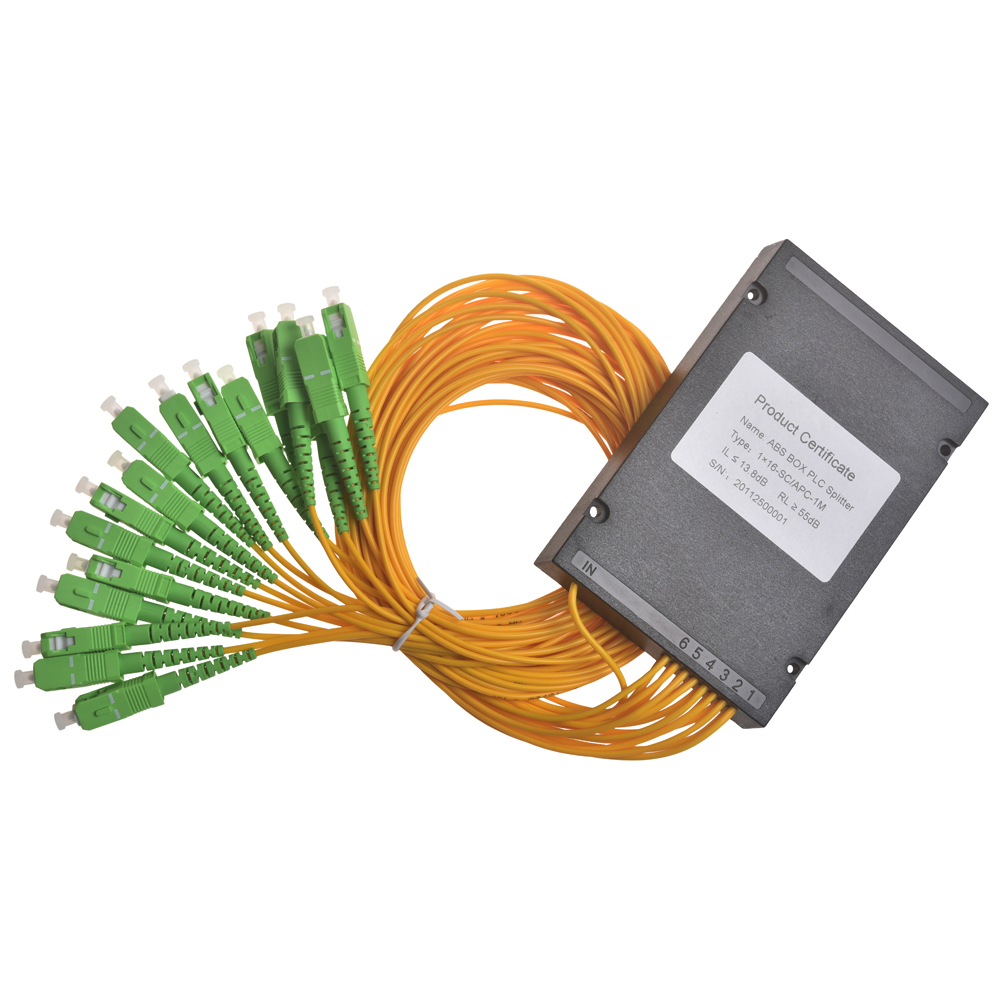

ABS Box Fiber Optic PLC Splitter

A végpontok közötti száloptikai megoldások vezető szállítójaként a Ningbo Goshing Communication Technology Co., Ltd. olyan nagy teljesítményű PLC elosztók tervezésére és gyártására specializálódott, mint a ABS Box PLC száloptikai osztó .

Az ABS Box PLC Fiber Optic Splitter egy sík fényhullámú (PLC) technológián alapuló optikai passzív eszköz, amely ABS (akrilnitril-butadién-sztirol kopolimer) műszaki műanyag házban van csomagolva. Alapvető funkciója az, hogy egy bemeneti optikai jelet meghatározott arányban (például 1xN vagy 2xN) több kimeneti porton oszt el az optikai teljesítmény egyenletes elosztása érdekében. Kulcsfontosságú eleme a passzív optikai hálózatoknak (PON), például üvegszálas az otthonhoz (FTTH) és üvegszálas az épülethez (FTTB).

1. Szerkezet és csomagolás
Ház anyaga: ABS műszaki műanyag. Ez az anyag a jó mechanikai szilárdság, a könnyű súly, a korrózióállóság, a környezeti hatások repedésállósága, a kiváló szigetelési teljesítmény és a magas költséghatékonyság jellemzői.
Belső szerkezet: Tartalmaz PLC elosztó chipet (általában kvarc szubsztrátot), bemeneti/kimeneti száltömböt (általában csupasz szál vagy csatlakozó köteg) és precíziós optikai igazítást és rögzítő szerkezetet.
Csomagolás: Doboz típusú kialakítású, hogy fizikai védelmet biztosítson a belső optikai alkatrészeknek, és rendelkezik beépítési és rögzítési pontokkal (például rögzítőfülekkel és csavarlyukakkal), amelyek kényelmesek a telepítéshez és rögzítéshez olyan helyeken, mint az optikai kábel csatlakozódobozai, elosztókeretek és elosztódobozok.
Portkonfiguráció: A gyakori porttípusok közé tartoznak az adapterportok (például SC/APC, SC/UPC, LC/APC, LC/UPC) vagy száloptikák (például 900 μm-es, szorosan pufferelt szál vagy 2,0/3,0 mm-es optikai kábel). A tipikus felosztási arányok: 1x2, 1x4, 1x8, 1x16, 1x32, 1x64, 2x4, 2x8, 2x16, 2x32, 2x64 stb.

2. Alapvető technológia: Planar light waveguide (PLC)
A Ningbo Goshining fejlett félvezető eljárásokat használ a PLC elosztók gyártásához, amelyek a következők:
A PLC-osztók félvezető eljárásokat (például fotolitográfiát és maratást) alkalmaznak, hogy precíz optikai hullámvezető útvonalakat készítsenek kvarchordozókon.
A bemeneti optikai jel többszintű felosztáson megy keresztül a hullámvezető szerkezeten keresztül, hogy az optikai teljesítmény egyenletes eloszlását érje el több kimeneti porton.
A fused-bent tapered (FBT) osztóval összehasonlítva a PLC technológia előnyei a jó hasítási egyenletesség, az alacsony hullámhosszhoz kapcsolódó veszteség, a széles működési sávszélesség (1260 nm-től 1650 nm-ig), a jó csatornakonzisztencia, a nagy stabilitás és a nagy sűrűségű felosztásra való alkalmasság (például 11x32, 11x32).

3. Főbb teljesítményparaméterek
Minden Goshing PLC elosztót szigorú tesztelésnek vetnek alá, hogy megfeleljen az iparági referenciaértékeknek:
Működési hullámhossz: Általában az 1260-1650 nm-es sávhoz tervezték, kompatibilis a PON-rendszerekben használt 1310nm, 1490nm és 1550nm hullámhosszokkal.
Beillesztési veszteség: az optikai jel elosztón való áthaladása után keletkező teljesítménycsillapításra vonatkozik. A jellemző érték a felosztási arány növekedésével nő (például: 1x8 kb. 10,7 dB ± 0,8 dB, 1x32 kb. 17,5 dB ± 1,5 dB).
Egyenletesség: az egyes kimeneti portok közötti beillesztési veszteség maximális különbségére utal. A tipikus értékek általában 1,0 dB-nél kisebbek (1xN esetén) vagy 1,5 dB-nél (2xN esetén).
Polarizációfüggő veszteség: Beillesztési veszteségváltozás a polarizációs állapot változása miatt. A tipikus érték kisebb, mint 0,3 dB.
Irányítottság: A bemeneti port jelzõfényének mértéke más bemeneti portokhoz. A tipikus érték nagyobb, mint 55 dB.
Return loss: Olyan paraméter, amely a készülék visszavert fényének méretét méri. APC típusú csatlakozó használata esetén a tipikus érték nagyobb, mint 60 dB; UPC típusú csatlakozó használata esetén a tipikus érték nagyobb, mint 50 dB.
Működési hőmérséklet-tartomány: Tipikusan -40°C és 85°C között, megfelel a legtöbb kültéri és beltéri alkalmazási környezet követelményeinek.
Tárolási hőmérséklet tartomány: Általában -40°C és 85°C között.

4. Fő alkalmazási forgatókönyvek
Üvegszál az otthonba/épületbe/csomópontba: Az FTTH/FTTB/FTTC hálózatok magoptikai elosztójaként az optikai elosztási ponton (például optikai keresztcsatlakozó dobozon, elosztódobozon és elosztókereten) kerül elhelyezésre az optikai vonali terminál (OLT) és az optikai hálózati terminál (ONT/ONU) között.
Passzív optikai hálózat: Széles körben használják szabványos PON rendszerekben, mint például BPON, GPON, EPON, 10G PON (XG-PON, XGS-PON, 10G-EPON).
Szálatesztelés: Az optikai hasadási veszteség szimulálására szolgál a tényleges kapcsolatban laboratóriumi vagy terepi tesztelés során.
Kábel TV-hálózat: RF videojelek továbbítása hibrid szálas-koaxiális hálózatokban (HFC).
Elosztott antennarendszer: Optikai jelek több távoli antennaegységhez történő elosztására szolgál.

5. A telepítéssel és használattal kapcsolatos óvintézkedések
Tisztítás: Felszerelés előtt feltétlenül tisztítsa meg a szálcsatlakozó végfelületét, hogy elkerülje a porszennyeződést és a további veszteséget.
Hajlítási sugár: Kerülje el a rostszál vagy kábel túlzott hajlítását, és tartsa a minimális hajlítási sugárnál nagyobbat (általában a kábel átmérőjének 10-20-szorosa).
Feszítés: Kerülje a túlzott húzóerő vagy oldalirányú nyomás kifejtését a copfra vagy a kábelre.
Környezetvédelem: Bár az ABS héj rendelkezik bizonyos védelmi képességekkel, mégis gondoskodni kell arról, hogy az elosztót egy zárt, vízálló dobozban helyezzék el, ha szabadban vagy zord környezetben telepítik.
Adapter illesztés: Győződjön meg arról, hogy az osztóport adapter típusa (például SC, LC) és a homlokfelület csiszolási módja (például UPC, APC) teljesen illeszkedik a csatlakoztatott szálátkötőhöz.
