Mi a száloptikai PLC elosztó működési elve?

2026-01-16

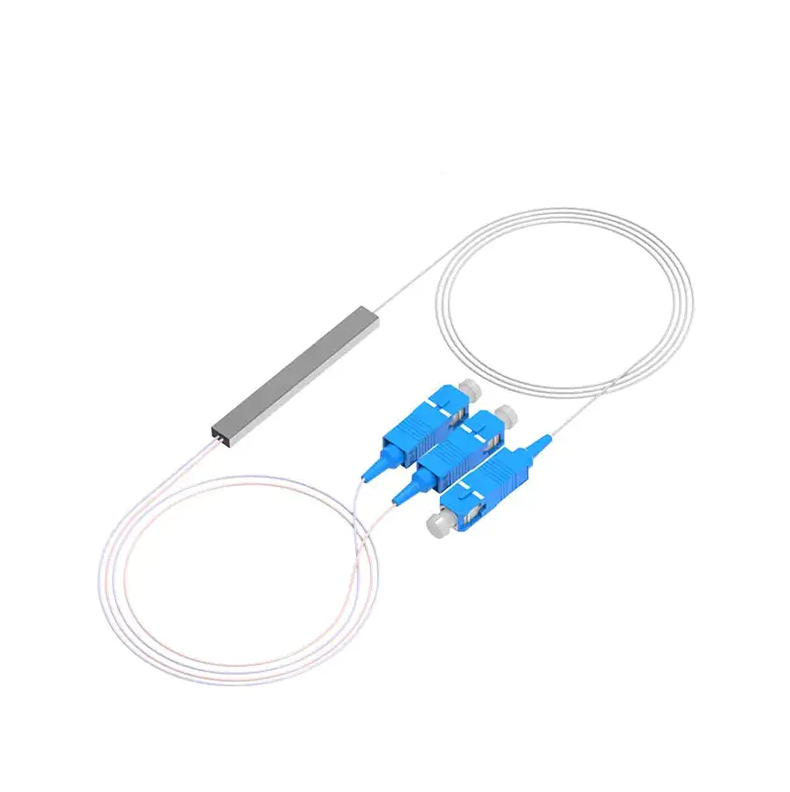

A száloptikai PLC elosztó (Planar Lightwave Circuit Splitter) egy passzív optikai eszköz, amely a planáris optikai hullámvezető technológián alapul. Alapelve: precíz optikai hullámvezető utakat maratva egy kvarc hordozóra, a bemeneti optikai jel egyenletesen, előre meghatározott arányban (pl. 1:4, 1:8, 1:32 stb.) több kimeneti portra oszlik a fény csatolási és eloszlási hatásai segítségével.

Ez a folyamat főként a chipen belüli Y alakú elágazási hálózaton alapul. Az optikai jel a hullámvezetőben terjed, és egy sor osztóegységen halad át az egyenletes energiaeloszlás érdekében. A hagyományos olvasztott bikónikus kúpos elosztókhoz képest, száloptikai PLC elosztós jelentős előnyökkel rendelkeznek, mint például a nagy hasítási pontosság, széles hullámhossz-alkalmazhatóság, erős stabilitás és kompakt méret.

I. Alapvető technológia: Hogyan működik a sík optikai hullámvezető?

A gyártási folyamat a száloptikai PLC elosztós hasonló a félvezető chipekhez. Alapvető technológiái a következők:

Anyagok és lerakás: Szilícium vagy kvarc hordozón nagyobb törésmutatójú hullámvezető réteget alakítanak ki olyan módszerekkel, mint például a kémiai gőzleválasztás.
Fotolitográfia és rézkarc: A megtervezett hullámvezető mintázat (főleg Y alakú elágazó tömbök) fotolitográfiával kerül a hullámvezető rétegre, és maratással alakítják ki a fizikai csatornákat.
Csatlakozás és csomagolás: A legyártott PLC chip pontosan be van állítva, és állandóan csatlakoztatva van a bemeneti/kimeneti száloptikai tömbökhöz, hogy biztosítsa az optikai jelek hatékony átvitelét.

A teljes folyamat kulcsa az alacsony veszteségű, nagy konzisztenciájú optikai felosztás, amely rendkívül egyenletes optikai teljesítményelosztást biztosít minden kimeneti porton.

II. Főbb előnyök és alkalmazási forgatókönyvek

A PLC optikai elosztók a modern optikai hálózatok fő választásává váltak számos teljesítménybeli előnyük miatt:

Egységes felosztás: A bemeneti optikai teljesítmény egyenletesen oszlik el, ami nagy felosztási arányt eredményez.
Hullámhossz érzéketlenség: Stabil teljesítmény széles, 1260-1650 nm hullámhossz-tartományban, alkalmas különféle kommunikációs szabványokhoz.
Kompakt és stabil: A chip alapú kialakítás kis méretet, a környezeti hőmérséklet-változásokra és rezgésekre való érzéketlenséget, valamint nagy megbízhatóságot eredményez.
Magas csatornaszám: Könnyen megvalósítja az 1 × N nagy csatornás felosztást (pl. 1 × 64, 1 × 128).

Fő alkalmazási területek:

Fiber to the Home (FTTH) hálózatok: A passzív optikai hálózatokban (PON) az optikai elosztó hálózat (ODN) magfelosztó eszközeként szolgál, és központi irodai jeleket oszt el számos végfelhasználó számára.
Adatközpont összeköttetések: Jelelosztásra használják optikai hátlapokon és optikai összekötő kapcsolatokon.
CATV rendszerek: Lehetővé teszi a videó optikai jelek többpontos elosztását.
Tesztelés és érzékelés: Optikai útelosztó egységként használják üvegszálas vizsgálóberendezésekben és elosztott szenzorhálózatokban.

III. Jövőbeli fejlődési trendek

Az 5G, a gigabites optikai hálózatok fejlesztésével és az adatközponti forgalom megugrásával a száloptikai PLC elosztó piac tovább növekszik. A jövőbeli technológiai fejlesztések a következőkre összpontosítanak:

Magasabb integráció: Több ágú chipek fejlesztése (pl. 1×256), és integrálása olyan funkciókkal, mint a hullámhosszosztásos multiplexelés (WDM) egyetlen modulba.
Miniatürizálás és alacsony költség: Folyamatok fejlesztése az eszköz méretének további csökkentése és a gyártási költségek csökkentése érdekében.
Intelligens menedzsment: A megfigyelési funkciókkal, például az optikai időtartomány-reflektorométerekkel (OTDR) való integráció feltárása a figyelhető intelligens ODN hálózatok elérése érdekében.

A sík optikai hullámvezető technológián alapuló száloptikai PLC-osztók a stabil és hatékony felosztási képességükkel a nagy sebességű szélessávú optikai hálózatok építésének sarokkövévé váltak. Folyamatos technológiai fejlődésük erősen támogatja majd a teljesen optikai hálózatok jövőbeni fejlesztését a nagyobb kapacitás és intelligencia felé.
