Hogyan telepítsünk száloptikai gyorscsatlakozót?

2026-01-23

A Fiber to the Home (FTTH) és a helyszíni karbantartás kulcsfontosságú készsége az üvegszálas gyorscsatlakozó felszerelése. Egyszerűen fogalmazva, a beszerelési folyamat négy alapvető lépésből áll: a szál lehúzása és tisztítása, a szál hasítása, behelyezése és rögzítése, végül a ház lezárása. Ez a hideg illesztési technológia szükségtelenné teszi a drága fúziós toldókat, így percek alatt kiváló minőségű csatlakozásokat tesz lehetővé csupán egyszerű huzalcsupaszítók és hasítók használatával.

Mi az a Fiber Optic Fast Connector?

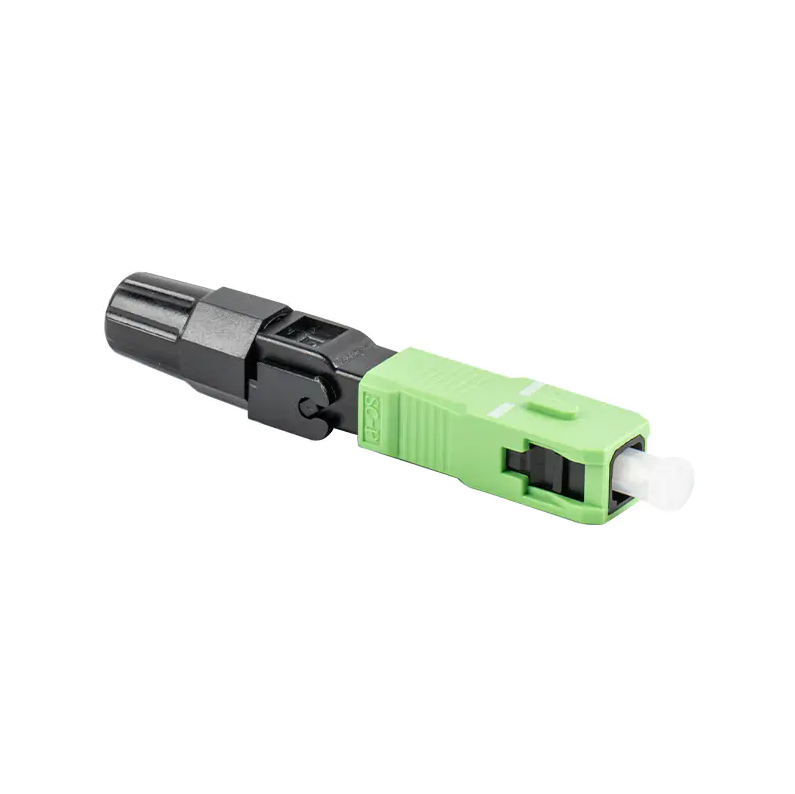

A Fiber Optic Fast Connector , amelyet az iparban "hideg toldó csatlakozónak" neveznek, egy előpolírozott, gyári minőségű csatlakozó. Előre telepített szál- és törésmutató-egyeztető gélt tartalmaz. A szerelés során az előkészített szálat egyszerűen be kell helyezni a V-hornyába a mechanikus csatlakozás érdekében. Széles körben használják optikai elosztókban, elosztó keretekben és ONU terminálokban.

A telepítés előtt szükséges eszközök

Mielőtt elkezdené, győződjön meg arról, hogy rendelkezik a következő professzionális eszközökkel a kapcsolat minőségének garantálásához:

Marófogó/huzalcsupaszító: A szálbevonat eltávolítására szolgál.
Fix hosszúságú szálcsupaszító: Pontos szálcsupaszítási hosszt biztosít.
Szálhasító: Kritikus eszköz, amely meghatározza a szál végfelületének síkságát.
Szöszmentes törlőkendők és alkohol (99%-os vagy magasabb tisztaságú): A rostmag alapos tisztítására szolgál.
Piros fényű toll (opcionális): A csatlakozás folyamatosságának tesztelésére szolgál.

Részletes telepítési lépések

1. A faroksapka behelyezése és a szál csupaszítása

Először előre helyezze be a száloptikai gyorscsatlakozó a faroksapkát a szálra. Ezután fix hosszúságú száleltávolítóval távolítsa el a külső burkolatot és a szál bevonatát. A szabvány szerint körülbelül 50 mm-t kell lecsupaszítani a külső védőburkolatból, így körülbelül 20 mm csupasz szál szabadul fel (a konkrét hossz a csatlakozó márkájának utasításaitól függ).

2. A Fiber tisztítása

Ez a legkönnyebben figyelmen kívül hagyható, de a legfontosabb lépés. Használjon alkoholba mártott, szöszmentes törlőkendőt, hogy erőteljesen törölje le a csupasz szálat. A "nyikorgó" hang azt jelzi, hogy tiszta. Ne érintse meg újra a megtisztított szálat kézzel.

3. Precíz hasítás

Helyezze a szálat a hasadó vezetőhornyába. Száloptikai gyorscsatlakozók szigorú követelmények vonatkoznak a hasítási hosszra (általában a csupasz szál hossza 10-12 mm). Győződjön meg arról, hogy a végfelület lapos és sorjamentes.

4. Behelyezés és mechanikus reteszelés

Lassan illessze be az optikai szálat a csatlakozótestbe, amíg a szál enyhe ívet nem mutat. Ez azt jelzi, hogy a szálmag szorosan érintkezik az előre telepített szállal. Ekkor nyomja le a felső reteszelő fedelet (préselő részt), hogy rögzítse a szálat.

5. Ház összeállítás

Nyomja vissza a hátsó sapkát és húzza meg, majd rögzítse a csatlakozóházat. Ezen a ponton egy piros fényű tollal világíthat a másik végéről, hogy ellenőrizze a fényszivárgást a csatlakozási ponton. A szivárgás hiánya sikeres csatlakozást jelez.

Tippek a csatlakozási siker arányának javításához

Tiszta környezet fenntartása: A por a száloptikai gyorscsatlakozók legnagyobb ellensége, és közvetlenül túlzott behelyezési veszteséghez vezet.
Vágási pontosság: Ha a vizsgálat nagy csillapítást tár fel, azt általában az egyenetlen vágási végfelület okozza. Újravágás javasolt.
Ne alkalmazzon túlzott erőt: Az optikai szál behelyezésekor alkalmazzon enyhe erőt, hogy elkerülje a szálmag törését vagy a belső V-horony sérülését.

Az üvegszálas gyorscsatlakozók telepítési technikáinak elsajátítása nemcsak az építési hatékonyságot javíthatja, hanem jelentősen csökkentheti az optikai hálózatok karbantartási költségeit is.
