Mi az a száloptikai összekötő zárás?

A Fiber Optic Splice Zárás egy speciális eszköz az optikai kábelek csatlakoztatására, védelmére és kezelésére. Általában olyan műveletekhez használják, mint az optikai kábelek illesztése, elágazása, átvezetése vagy lefoglalása. Kulcsszerepet játszik az optikai szálas kommunikációs rendszerekben, biztosítva az optikai kábelek stabil működését és hosszú távú megbízhatóságát különböző környezetekben.

A Fiber Optic Splice Záráses fő funkciói
Optikai kábel csatlakozás: két vagy több optikai kábel csatlakoztatására szolgál az optikai jelek folyamatos átvitele érdekében.

Mechanikai védelem: megakadályozza, hogy az optikai kábel feszültség, hajlítás vagy külső erők miatt megsérüljön a csatlakozásnál.

Környezetvédelem: olyan tömítő tulajdonságokat biztosít, mint a vízálló, porálló és nedvességálló, hogy megakadályozza a nedvesség, por, rovarok stb. bejutását a belső térbe.

Maradványszál-kezelés: fix és válogatási helyet biztosít a megmaradt szálaknak az optikai szálillesztés után, ami kényelmes a karbantartáshoz és kezeléshez.

Tartás és rögzítés: fizikai támasztékot biztosít az optikai kábelnek, hogy megakadályozza a gravitáció vagy vibráció miatti kilazulást.

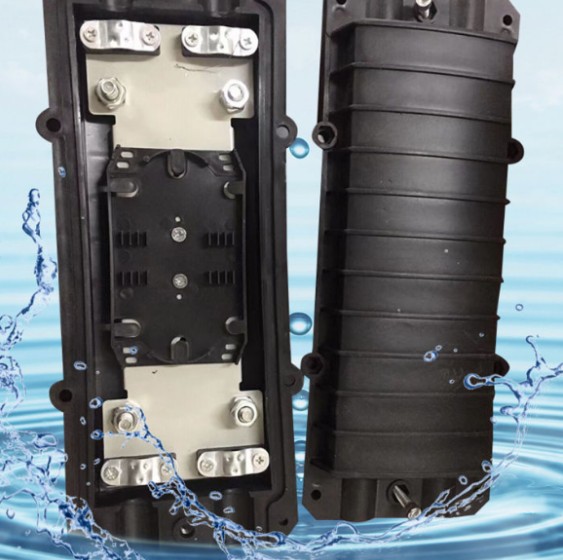

Összetételi szerkezete Fiber Optic Splice Zárás
Ház (csuklódoboz burkolat): általában fémből vagy nagy szilárdságú műanyagból készül, jó nyomásálló és korrózióálló. A felületet szerelőfuratokkal, tömítőhornyokkal stb. tervezték a könnyű beszerelés és tömítés érdekében.

Tömítő alkatrészek: általánosan használt szilikon tömítések, hőre zsugorodó csövek, O-gyűrűk stb., amelyeket az IP szintű védelem (például IP68) eléréséhez használnak.

Rögzítő eszközök: beleértve a bilincseket, konzolokat, csavarokat stb., amelyek az optikai kábelek rögzítésére szolgálnak, hogy megakadályozzák az elcsúszást.

Maradékszál-gyűjtő tálca: az optikai szál túlzott hosszának rendezésére és rögzítésére szolgál a könnyű hegesztés és karbantartás érdekében.

Fúziós modul (opcionális): Egyes fejlett modellek beépített fúziós toldókkal vagy hőre zsugorodó egységekkel rendelkeznek a helyszíni hegesztési műveletekhez.

A szálösszekötő zárak típusai
A felhasználási forgatókönyvtől és a funkcionális követelményektől függően a szálillesztési záróelemek a következő típusokra oszthatók:

A száloptikai splice zárás műszaki paraméterei

Alkalmazási forgatókönyvei Fiber Optic Splice Záráses
FTTH (fiber to the home) hálózat: optikai kábelek és felhasználói terminálok összekötésére szolgál az utolsó kilométeren üvegszálas hozzáférésre.

FTTB (fiber to the building) hálózat: épületeken belüli szálelosztásra szolgál.

Városi optikai kábelhálózat: fővonali optikai kábelek leágazó optikai kábelekkel történő összekapcsolására szolgál.

Erőátviteli kommunikációs rendszer: optikai szálas kommunikációs kapcsolatokhoz használják erőtornyokban, alállomásokban és más helyeken.

Felügyeleti és biztonsági rendszerek: videofelügyeleti, intelligens közlekedési és egyéb rendszerek optikai szálas csatlakozásaihoz használják.

Tenger alatti optikai kábelek és nagy távolságú kommunikáció: óceánokon vagy régiókon átívelő optikai kábelkapcsolatokhoz használják.

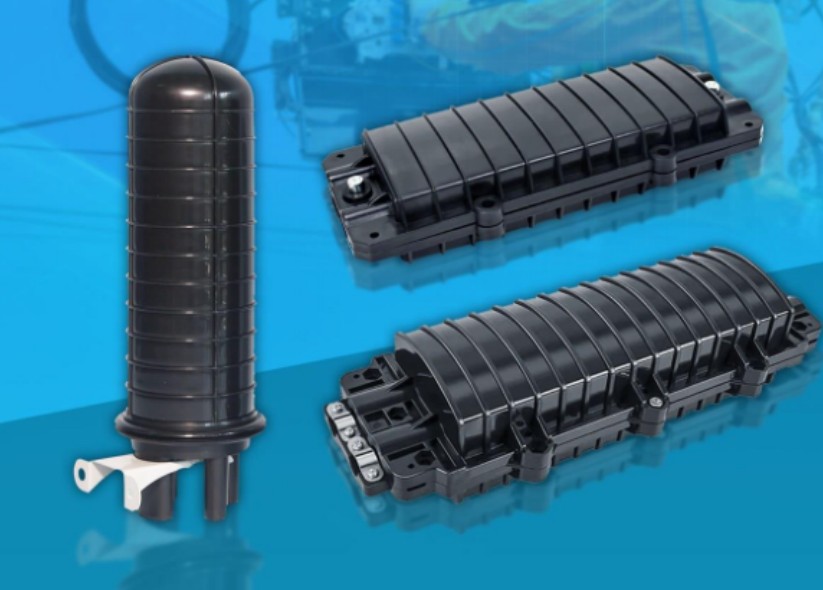

Mik a gyakori típusai Fiber Optic Splice Záráses ? Milyen telepítési környezetekre alkalmasak?

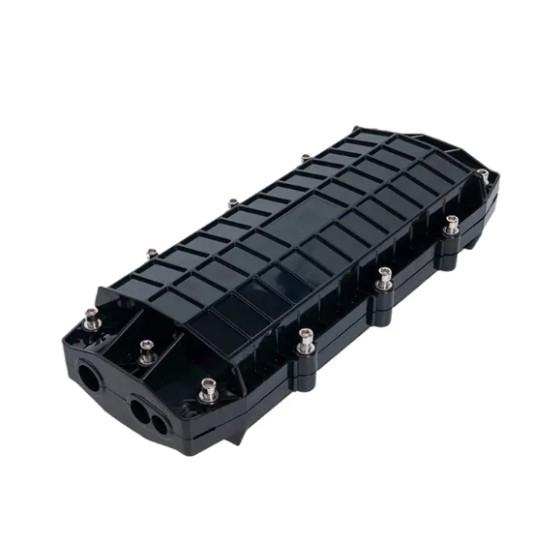

Vízszintes (in-line) toldódoboz

A vízszintes (in-line) toldódoboz egy általános optikai kábelcsatlakozó eszköz, amely általában hengeres vagy téglalap alakú, belsejében több fúziós modullal vagy rögzített nyílásokkal. Fő szerkezetei a következők:

Ház: általában fémből vagy nagy szilárdságú műanyagból készül, jó nyomásállósággal és korrózióállósággal.

Fúziós modul: optikai szálhegesztéshez használható, fúziós tálcával, hőre zsugorodó csővel vagy hideg illesztési modullal.

Rögzítő rögzítő: az optikai kábel rögzítésére szolgál, hogy megakadályozza az optikai kábel elcsúszását vagy elmozdulását a csatlakozási folyamat során.

Tömítő alkatrészek: például szilikon tömítések, O-gyűrűk stb., amelyek víz- és porállóságot biztosítanak.

Maradékszál-gyűjtő tálca: az optikai szál túlzott hosszának rendezésére és rögzítésére szolgál az egyszerű fúzió és karbantartás érdekében.

A vízszintes csatlakozódoboz a következő telepítési környezetekhez alkalmas:
Közvetlen földalatti beépítés: városi utak alatt vagy zöldövezetekben használható optikai kábel csatlakoztatására.
Csővezeték fektetés: föld alatti csővezetékek optikai kábeleinek közvetlen csatlakoztatására szolgál.

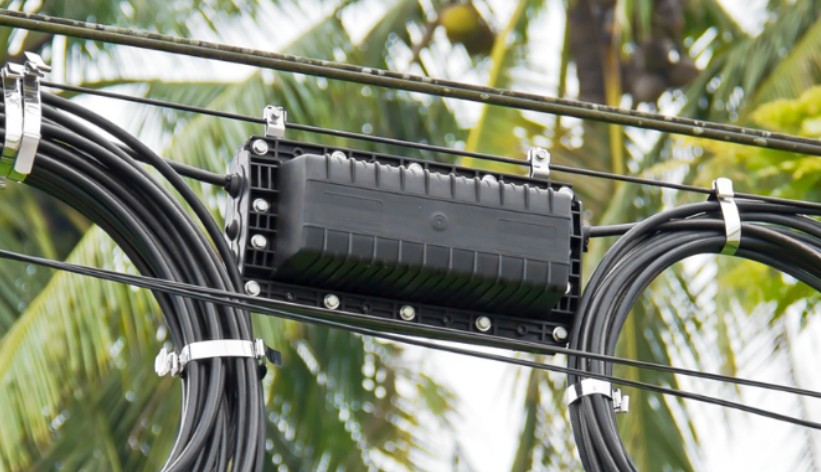

Fej feletti telepítés: optikai kábelek oszlopokra történő közvetlen csatlakoztatására szolgál.
Beltéri huzalozás: épületen belüli optikai kábelek közvetlen csatlakoztatására szolgál.

Vízszintes (soros) csatlakozódoboz beépítési módja
Közvetlen eltemetés: temesse el a fugadobozt közvetlenül a föld alá, alkalmas vidéki vagy távoli területekre.
Csővezeték szerelés: helyezze a csatlakozódobozt a csővezetékbe, alkalmas városi földalatti optikai kábelhálózatra.
Fej feletti telepítés: kampókkal vagy konzolokkal az oszlopra rögzítve, városi vagy külvárosi fővonali optikai kábel csatlakoztatására alkalmas.

A vízszintes (in-line) csatlakozódoboz szerkezeti kialakítása viszonylag egyszerű. A belső alkatrészek közé tartoznak a fúziós modulok, rögzítőelemek, tömítőelemek és maradékszál-gyűjtő tálcák stb. Az általános elrendezés világos, könnyen telepíthető és karbantartható. Ez a szerkezet nagyon alkalmassá teszi egypontos csatlakozási forgatókönyvekhez.

mint például a trönk optikai kábelek egyenes átkötése, amely hatékonyan csökkentheti az elágazási veszteségeket és javíthatja az optikai jelátvitel stabilitását. Ezenkívül egyszerű felépítésének és alacsony költségének köszönhetően gazdaságosabb, mint más típusú csatlakozódobozok, és alkalmas korlátozott költségvetésű projektekhez. Ugyanakkor a vízszintes csatlakozódoboz beépítési folyamata nem igényel bonyolult szerszámokat, könnyen kezelhető, és alkalmas a gyors kivitelezésre, különösen ideiglenes vagy vészhelyzeti optikai kábelcsatlakozási igényekre.

Bár a vízszintes csatlakozódoboz alkalmas egypontos csatlakozásra és trönk optikai kábel egyenes átvezetésére, szerkezete csak az "egy be és egy ki" vagy "egy be és egy ki, majd elágazás" funkciót támogatja, ami nem alkalmas többirányú elágazásra, különösen nagy sűrűségű forgatókönyvekben, például adatközpontokban és intelligens épületekben.

Ezen túlmenően belső tere korlátozott, kihasználtsága alacsony, skálázhatósága gyenge, ami megnehezíti az optikai kábelhálózat folyamatos fejlesztése igényeinek kielégítését. Ezért a fugadoboz típusának kiválasztásakor a tényleges igények alapján ésszerű tervezést kell végezni.

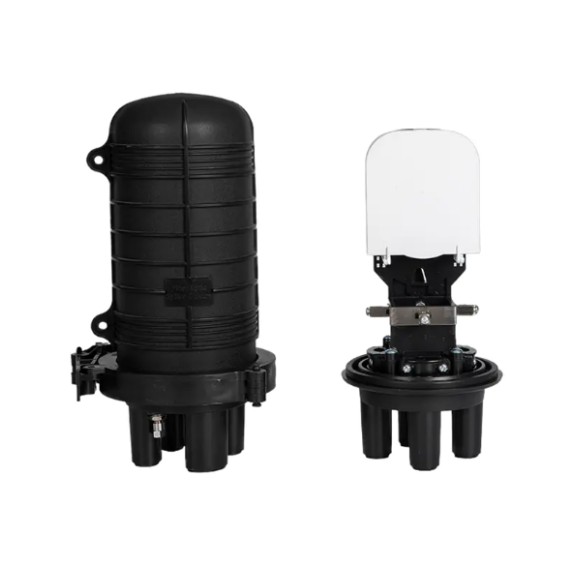

Függőleges (kupola típusú) csatlakozódoboz
A függőleges (kupola típusú) csatlakozódoboz többutas leágazásra alkalmas eszköz. Általában kupola vagy félgömb alakú felépítésű, nagy belső térrel, melyben több optikai kábel leágazása is elfér. Fő szerkezete a következőket tartalmazza:

Ház: általában fémből vagy nagy szilárdságú műanyagból készül, jó nyomásállósággal és korrózióállósággal.

Fusion modul: Több fúziós tálca vagy elágazó port található benne, például 1 bemenet/4 kimenet, 1 bemenet/6 kimenet stb.

Forgó fúziós tálca: Kényelmes több optikai kábel csatlakoztatásához és kezeléséhez.

Tömítő alkatrészek: például szilikon tömítések, O-gyűrűk stb., amelyek víz- és porállóságot biztosítanak.

Maradékszál-gyűjtő tálca: az optikai szál túlzott hosszának rendezésére és rögzítésére szolgál, amely kényelmes fúzióhoz és karbantartáshoz.

A függőleges csatlakozódobozokat széles körben használják a következő esetekben:
FTTH (Fiber to the Home) hálózat: az utolsó mérföldes hozzáférés összekötésére szolgál a trönk optikai kábele és a felhasználói terminál között.
Épület belső huzalozása: az épületben lévő fővonali optikai kábel és az egyes emeletek vagy egységek leágazó optikai kábeleinek összekötésére szolgál.
Beltéri/kültéri hibrid telepítés: alkalmas optikai kábel leágazás csatlakoztatására meglévő épületek felújításakor vagy új építési projektekben.
Nagy sűrűségű hozzáférési pontok: például adatközpontok, intelligens épületek, városi optikai kábelhálózatok stb.

A függőleges (kupola) csatlakozódoboz beépítési módja
Beltéri beépítés: épületen belüli optikai kábel leágazásra szolgál.
Kültéri telepítés: kültéri optikai kábel leágazáshoz használható, például FTTH hozzáférési ponthoz.
Hibrid telepítés: alkalmas optikai kábel leágazás csatlakoztatására meglévő épületek felújításakor vagy új építési projektekben.

A függőleges (dóm) csatlakozódoboz támogatja a többcsatornás leágazást, amely alkalmas nagy sűrűségű optikai kábel hozzáférési forgatókönyvekhez, például 1 bemenet/4 kimenet, 1 bemenet/6 kimenet és egyéb konfigurációk. Belső tere nagy, ami kényelmes az optikai kábelek elrendezéséhez és a maradékszálas kezeléshez, és alkalmas nagy sűrűségű hozzáférési pontokhoz, például lakónegyedekhez és irodaházakhoz. Ugyanakkor az ilyen típusú csatlakozódobozok rugalmasan telepíthetők, és többféle fektetési módot támogatnak, mint például a felső, a csővezeték és a közvetlen elföldelés.

Felépítése azonban viszonylag bonyolult, a telepítés és karbantartás bizonyos készségeket igényel. A költség is valamivel magasabb, mint más típusoknál, és bizonyos követelményeket támaszt a telepítési környezettel szemben, amely nem alkalmas ideiglenes építésre.

Hőre zsugorodó csatlakozódoboz
A hőre zsugorodó csatlakozódoboz hőre zsugorodó csővel vagy hőre zsugorodó hüvelyrel lezárt eszköz. Általában miniatürizált kialakítású, és kis számú optikai kábel csatlakoztatására alkalmas. Fő szerkezete a következőket tartalmazza:

Ház: általában műanyag vagy fém, egyszerű szerkezetű.

Fúziós modul: Belül van egy fúziós tálca vagy hidegcsatlakozó modul az optikai szál fúzióhoz.

Hőre zsugorodó cső: Melegítés hatására zsugorodik, így szoros vízálló tömítést képez.

Fix bilincs: az optikai kábel rögzítésére szolgál, hogy megakadályozza a csúszást.

Maradékszál-gyűjtő tálca: az optikai szál túlzott hosszának rendezésére és rögzítésére szolgál az egyszerű fúzió és karbantartás érdekében.

A hőre zsugorodó csatlakozódoboz a következő helyzetekre alkalmas:
Korai optikai kábelhálózat-átalakítási projekt: régi optikai kábelek csatlakoztatására és frissítésére szolgál.
Ideiglenes vagy vészhelyzeti telepítés: például ideiglenes építkezés, ideiglenes kommunikációs vezetékek stb.
Kis hozzáférési pontok: például kis bázisállomások, ideiglenes megfigyelési pontok stb.
Korlátozott költségvetésű projektek: Magas költségigényű projektekhez alkalmas.

Hőre zsugorodó csatlakozódobozok beépítési módjai
Gyors szerelés: A tömítést a zsugorcső felmelegítésével és zsugorításával érik el, ami alkalmas a gyors építésre.
Miniatűr telepítés: Alkalmas olyan helyzetekben, ahol korlátozott a hely, például kis hozzáférési pontokhoz.
Ideiglenes telepítés: Ideiglenes építéshez vagy vészhelyzeti kommunikációs vonalakhoz alkalmas.

A hőre zsugorodó fugadoboz könnyen felszerelhető, nem igényel bonyolult szerszámokat, és alkalmas a gyors telepítésre, különösen korlátozott költségvetésű projekteknél. Jó vízálló teljesítményt ér el a hőre zsugorodó cső zsugorításával, erős tömítéssel rendelkezik, és hatékonyan védi a belső optikai szálat a környezeti tényezőktől.

Ezenkívül ez a típusú csatlakozódoboz alkalmas kis számú optikai kábel csatlakoztatására, alkalmas kis hozzáférési pontokhoz vagy ideiglenes építési forgatókönyvekhez. A hőre zsugorodó csatlakozódoboz azonban nem használható újra, és a hőre zsugorodás befejezése után nem nyitható újra, ami korlátozza alkalmazását gyakori szét- és összeszerelést igénylő esetekben. Ugyanakkor a hőre zsugorodó anyagok rövid élettartamúak, hajlamosak az elöregedésre, és csak kevés optikai kábel csatlakoztatására alkalmasak, nem alkalmasak többcsatornás elágazásra vagy nagy sűrűségű hozzáférési követelményekre.

Mechanikusan tömített csatlakozódoboz
A mechanikusan tömített csatlakozódoboz egy olyan eszköz, amely tömítéseket, O-gyűrűket, tömítő tömítéseket és egyéb mechanikai módszereket használ a tömítés eléréséhez. Általában moduláris felépítésű, és különféle optikai kábelcsatlakozási forgatókönyvekhez alkalmas. Fő szerkezetei a következők:

Ház: általában fémből vagy nagy szilárdságú műanyagból készül, jó nyomásállósággal és korrózióállósággal.

Fusion modul: Több fúziós tálca vagy elágazó port található benne, például 1 bemenet/4 kimenet, 1 bemenet/6 kimenet stb.

Tömítő alkatrészek: például szilikon tömítések, O-gyűrűk, tömítő tömítések stb., Víz- és porállóság eléréséhez.

Rögzítő rögzítő: az optikai kábel rögzítésére szolgál, hogy megakadályozza az elcsúszást.

Maradékszál-gyűjtő tálca: az optikai szál túlzott hosszának rendezésére és rögzítésére szolgál az egyszerű fúzió és karbantartás érdekében.

Mechanikusan tömített csatlakozódobozes are suitable for the following scenarios:
Új projektek: alkalmas modern kommunikációs hálózatépítésre, mint pl. FTTH, FTTB, stb.
Nagy sűrűségű hozzáférési forgatókönyvek: például adatközpontok, intelligens épületek, városi optikai kábelhálózatok stb.
Többféle fektetési mód: Többféle telepítési mód támogatása, például felsővezeték, csővezeték és közvetlen eltemetés.
Gyakori szét- és összeszerelést igénylő forgatókönyvek: például adatközpontok, bázisállomások és egyéb gyakori karbantartást igénylő forgatókönyvek.

A mechanikus tömítés típusú csatlakozódoboz beépítési módja
Új projekt: Alkalmas modern kommunikációs hálózatépítésre, mint például FTTH, FTTB stb.
Nagy sűrűségű hozzáférési forgatókönyvek: például adatközpontok, intelligens épületek, városi optikai kábelhálózatok stb.
Többféle fektetési mód: Többféle telepítési mód támogatása, például felsővezeték, csővezeték és közvetlen eltemetés.
Gyakori szét- és összeszerelési forgatókönyvek: Alkalmas olyan forgatókönyvekhez, amelyek gyakori karbantartást igényelnek, például adatközpontok, bázisállomások stb.

A mechanikus tömítés típusú csatlakozódoboz az újrafelhasználhatóság és a cserélhető tömítések jellemzőivel rendelkezik, amely alkalmas olyan helyzetekre, amelyek gyakori szét- és összeszerelést igényelnek, mint például az adatközpontok vagy a bázisállomások karbantartása. A mechanikus tömítés szerkezete tartósabb és hosszabb élettartammal rendelkezik, mint a hőre zsugorodó típusé, valamint kiválóan adaptálható, alkalmas különféle környezetekhez és optikai kábeltípusokhoz. Ezenkívül az ilyen típusú csatlakozódobozok rugalmasan telepíthetők, és többféle fektetési módot is támogatnak, mint például a felső, a csővezeték és a közvetlen betemetés, hogy megfeleljen a különböző forgatókönyvek igényeinek.

Telepítése azonban viszonylag bonyolult, és professzionális eszközöket és bizonyos műszaki ismeretekkel rendelkező személyzetet igényel. A költségek is viszonylag magasak, és vannak bizonyos követelmények a telepítési környezettel szemben. A vízszivárgási problémák elkerülése érdekében gondoskodni kell a tömítések beszereléséről.

Milyen védelmet nyújt a száloptikás toldózár vízállósága (például IP68)?
A vízálló minősítés a száloptikai toldás zárás (például IP68) a következő védelmet nyújthatja:

Teljesen porálló: Az IP68 besorolás első "6" száma azt jelenti, hogy a készülék teljes mértékben meg tudja akadályozni az 1mm-nél nagyobb átmérőjű szilárd tárgyak bejutását, azaz minden porszemcsét elzárhat és biztosítja, hogy a belső alkatrészeket ne zavarja a por.

Magas vízálló teljesítmény: Az IP68-as besorolás második „8”-as száma azt jelenti, hogy a készülék meghatározott ideig, általában 1 méter mélységben 30 percnél tovább, sőt egyes esetekben akár 1,5 méter mélységig is vízbe meríthető. Ez a védelmi képesség lehetővé teszi, hogy a száloptikai toldás zárja stabil működést tartson fenn kemény vizes környezetben.

Alkalmas kültéri és zord környezetekhez: Az IP68 vízálló toldászárak hatékonyan ellenállnak a környezeti tényezők hatásának, mint például az eső, a nedvesség és a víz fröccsenése, és alkalmasak kültéri, bánya-, alagút-, földalatti és egyéb nehéz vízzel vagy porral járó környezetekre. Például az FTTH (fiber to the home) hálózatokban az IP68-as vízálló toldászárak biztosíthatják a száloptikai kapcsolatok stabilitását és megbízhatóságát.

Jó tömítés: Az IP68 vízálló csatlakozódobozok általában hatékony tömítési intézkedéseket alkalmaznak, például O-gyűrűket, tömítéseket és tömítőragasztókat, hogy megakadályozzák a nedvesség és más részecskék bejutását a házba. Ez a kialakítás biztosítja, hogy a berendezés hosszú távú használat során nem fog meghibásodni a külső környezet hatása miatt.

Korrózióállóság és öregedésállóság: Az IP68 vízálló minőségű csatlakozódobozok általában kiváló minőségű anyagokból készülnek, például alumíniumötvözetből, műanyagból és ABS műanyagból, amelyek jó korrózióállósággal és öregedésállósággal rendelkeznek, és meghosszabbíthatják a berendezés élettartamát.

Különböző beépítési módokhoz alkalmas: Az IP68 vízálló fokozatú csatlakozódobozok nem csak a fej feletti telepítésre alkalmasak, hanem csővezeték-fektetésre és közvetlen temetkezésre is alkalmasak, amelyek különböző környezetekben képesek megfelelni a telepítési követelményeknek.

Hogyan biztosítja az optikai szálas csatlakozódoboz tömítési teljesítménye a megbízhatóságot a hosszú távú használat során?
Az optikai szálas csatlakozódoboz tömítési teljesítménye az egyik kulcsfontosságú tényező a hosszú távú megbízhatóság biztosításában. Annak érdekében, hogy a tömítési teljesítmény stabil maradjon a hosszú távú használat során, általában különféle műszaki eszközöket és anyagokat alkalmaznak a hatékony víz-, por- és nedvességálló védelem eléréséhez. Íme néhány elterjedt tömítési technológia, és hogyan biztosítják ezek a hosszú távú megbízhatóságot:

Mechanikus tömítés: A mechanikus tömítés a legszélesebb körben használt tömítési módszer. Ezt úgy érik el, hogy a toldódoboz fedelét szilikon tömítések, O-gyűrűk és rozsdamentes acél csavarok segítségével szorosan rögzítik a héjhoz. Ez a tömítési módszer jó ismételt nyitási és zárási teljesítménnyel rendelkezik, és alkalmas olyan helyzetekre, amelyek gyakori karbantartást igényelnek. Ezenkívül a mechanikus tömítés szerkezete nem könnyen öregszik a hosszú távú használat során, és hatékonyan akadályozza meg a nedvesség és a por bejutását a toldódobozba, ezáltal védi az optikai csatlakozót a környezeti hatásoktól.

Hőre zsugorodó tömítés: A hőre zsugorodó tömítés zsugorítja a hőre zsugorodó csövet vagy a hőre zsugorodó hüvelyt az optikai kábel körül, hogy szoros tömítőréteget képezzen. Ez a módszer kis számú optikai kábel csatlakoztatására alkalmas, különösen a korai optikai kábelhálózat-rekonstrukciós projekteknél. A hőre zsugorodó anyagok melegítés után szorosan illeszkedhetnek a kábelköpenyhez, jó vízállóságot biztosítva. A hőre zsugorodó tömítések azonban nem használhatók fel újra, és a hőre zsugorodás befejezése után nem nyithatók újra, ezért alkalmasabbak egyszeri beszerelésre.

Elasztomer gumi tömítés: Az elasztomer gumi tömítőanyagok (például a TPE gél) jó rugalmassággal és rugalmassággal rendelkeznek, és képesek kitölteni az összes rést a toldódobozban, és varratmentes tömítést alkotnak. Ez az anyag nyomás alatt egyenletesen oszlik el a tömítő hatás biztosítása érdekében. Ezenkívül az elasztomer gumi tömítőanyag öregedés- és korrózióálló tulajdonságokkal is rendelkezik, és hosszú ideig használható zord környezetben.

Szilikon tömítés: A szilikon tömítőanyag egy újabb tömítési technológia, kiváló hőállósággal és kémiai stabilitással, és a környezeti feltételek széles skálájához tud alkalmazkodni. A szilikon tömítőanyagot egy szerszámban egy időben alakítják ki, így a csatlakozódoboz csatlakozási felülete varratmentes, így megbízható tömítési teljesítményt nyújt. Ezenkívül a szilikon tömítőanyag a kábelátmérők szélesebb tartományát fedi le, és alkalmazkodik a különböző specifikációjú optikai kábelekhez.

Kettős tömítési kialakítás: Egyes csúcskategóriás vagy speciális felhasználású csatlakozódobozokban kettős tömítést alkalmaznak, azaz hőre zsugorodó vagy elasztomer tömítőréteget adnak hozzá a mechanikai tömítés alapján a tömítési teljesítmény további javítása érdekében. Ez a kialakítás hatékonyan képes megbirkózni a tömítési kihívásokkal összetett környezetben, és biztosítja, hogy a csatlakozódoboz ne hibásodjon meg a külső környezet változásai miatt a hosszú távú használat során.

A tömítőanyagok kompatibilitása és tartóssága: A tömítési teljesítmény hosszú távú megbízhatóságának biztosítása érdekében a csatlakozódobozban használt tömítőanyagnak kompatibilisnek kell lennie az optikai kábel anyagával, valamint jó öregedés- és korrózióállósággal kell rendelkeznie. Például az YD/T 814.x szabványsorozat egyértelműen előírja a fugadoboz anyagok fizikai, kémiai tulajdonságait és kompatibilitási követelményeit annak biztosítására, hogy a tömítőanyagok a környezeti tényezők (például nedvesség, sópermet, ultraibolya sugárzás stb.) miatt ne romoljanak el.

Építési folyamat és beépítési előírások: Magukon az anyagokon kívül az építési folyamat és a szerelési előírások is fontos tényezők, amelyek befolyásolják a tömítési teljesítményt. Például a szerelési folyamat során ügyelni kell arra, hogy a tömítőgyűrű egyenletesen legyen a tömítőhoronyban, és a csavarok hézagok hagyása nélkül meg legyenek húzva. Ezenkívül az optikai kábel köpenyének polírozását is el kell végezni annak biztosítására, hogy a tömítőszalag vagy tömítőgyűrű szorosan összekapcsolható legyen az optikai kábel felületével, ezáltal javítva a tömítő hatást.

Melyek az optikai szálas csatlakozódobozok speciális alkalmazásai az FTTH hálózatokban?
Optikai szálas csatlakozó dobozok számos speciális alkalmazással rendelkezik az FTTH (fiber to the home) hálózatokban, amelyek elsősorban a következő szempontokban jelennek meg:

Csatlakozási és elosztási funkciók: Az FTTH-hálózatokban az optikai szálas csatlakozódobozokat a fővonali optikai kábelek és a felhasználói hozzáférésű optikai kábelek összekapcsolására használják az optikai szál-fúzió, a szálfelosztás és az elosztás elérése érdekében. Például az optikai kábel osztódoboza (doboza) kiegészítheti az elosztókábel és a felhasználói kábel közötti kapcsolatot kültéren vagy beltéren, és támogatja a többszintű elosztási megoldásokat. Ezenkívül a Fiber Optic Splice Zárás támogatja az optikai szálak rögzítését, fúzióját és maradékszál-kezelését is, hogy biztosítsa az optikai szálas csatlakozások stabilitását és megbízhatóságát.

Védőcsatlakozás: A Fiber Optic Splice Zárás mechanikai védelmet és környezeti tömítést biztosít az optikai szál csatlakozása számára, hogy megakadályozza a külső tényezők, például a nedvesség és a por, hogy károsítsák az optikai szálat.

Például az IP65 védelmi szinttel rendelkező Fiber Optic Splice Closure hatékonyan ellenáll az olyan környezeti tényezők hatásának, mint az eső és a páratartalom, és alkalmas kültéri, bánya-, alagút- és egyéb környezetekben erős vizes vagy poros jelenetekhez. Ezenkívül a toldódoboz tömítését mechanikus tömítéssel, hőre zsugorodó tömítéssel és egyéb módszerekkel érik el a hosszú távú megbízhatóság biztosítása érdekében.

Rugalmas telepítési mód: A Fiber Optic Splice Closure számos telepítési módot támogat, beleértve a falra szerelhető, oszlopra szerelhető és rack-be szerelhető telepítést is, amelyek különböző alkalmazási forgatókönyvekhez alkalmasak.

Például az FTTH aljzatpanel megfordítható az egyszerű karbantartás és telepítés érdekében, beltéri és kültéri használatra egyaránt alkalmas. Ezenkívül a Fiber Optic Splice Closure oszlopokra vagy épületekre is felszerelhető, hogy stabil védelmet biztosítson az optikai szálas csatlakozások számára.

Több csatlakozási mód támogatása: A Fiber Optic Splice Zárás több csatlakozási módot támogat, beleértve a fúziós illesztést, a hideg illesztést és a helyszíni csatlakozást. Például a Fiber Optic Splice Closure előpolírozott csapokkal és mechanikus csatlakozókkal van felszerelve. Nem szükséges száloptikai toldó vagy polírozás. A száloptikai kapcsolat egyszerű csatlakoztató eszközökkel dokkolható. Ezenkívül a Fiber Optic Splice Closure olyan adapter interfészeket is támogat, mint az SC és LC, amelyek különböző típusú száloptikai csatlakozási igényekre alkalmasak.

Erős alkalmazkodóképesség: A Fiber Optic Splice Closure különféle környezeti feltételekhez alkalmas, beleértve a zord környezeteket is, mint például a magas hőmérséklet, a magas páratartalom és az erős szél.

Például a Fiber Optic Splice Closure működési hőmérsékleti tartománya általában -40°C és 85°C között van, ami képes alkalmazkodni a szélsőséges éghajlati viszonyokhoz. Ezenkívül a Fiber Optic Splice Closure jó korrózióállósággal és öregedésgátló tulajdonságokkal rendelkezik, ami meghosszabbíthatja a berendezés élettartamát.

Támogatja a nagy sűrűségű hozzáférést: Az FTTH hálózatban a Fiber Optic Splice Closure támogatja a nagy sűrűségű hozzáférési igényeket, mint például 1 bemenet/4 kimenet, 1 bemenet/6 kimenet és egyéb konfigurációk. Ez a típusú toldódoboz alkalmas nagy sűrűségű hozzáférési pontokhoz, például lakónegyedekhez és irodaházakhoz, hogy kielégítse a felhasználók száloptikai hozzáférési igényeit.

Könnyű karbantartás és kezelés: A tervezés a Fiber Optic Splice Zárás könnyen karbantartható és kezelhető. Például a Fiber Optic Splice Closure belső szerkezete ésszerűen megtervezett, amely kényelmes az optikai szálak elrendezéséhez és rögzítéséhez, és csökkenti az optikai szál veszteségét. Ezenkívül a Fiber Optic Splice Closure telepítési folyamata egyszerű, nem igényel bonyolult szerszámokat, és alkalmas a gyors építkezésre.

Melyek a Fiber Optic Splice Closure telepítési módszerei?
A Fiber Optic Splice Closure telepítésének számos módja van, és a konkrét választás az optikai kábel fektetési módjától és a tényleges környezeti követelményektől függ. Az alábbiakban bemutatunk néhány általános telepítési módot és azok részletes leírását:

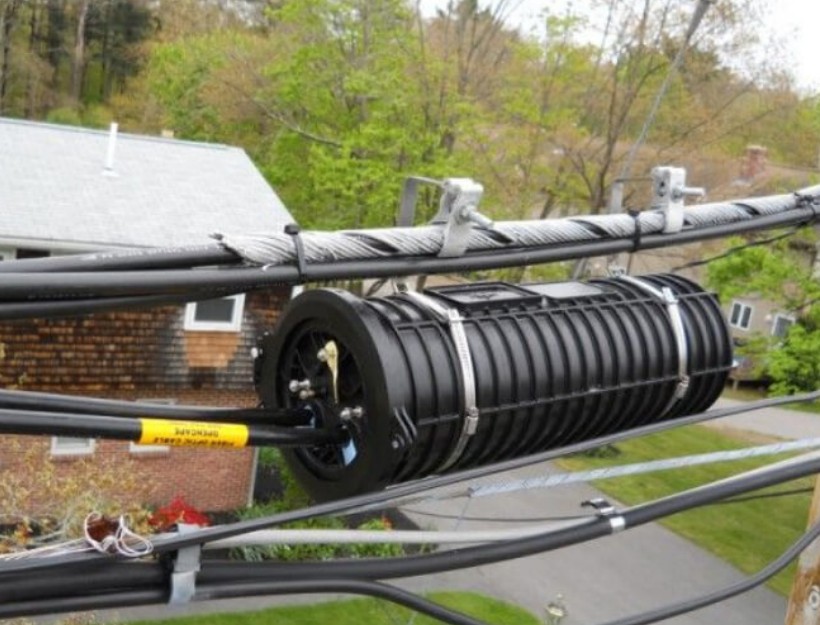

Fej feletti telepítés: A fej feletti szerelés a Fiber Optic Splice Closure rúdra vagy konzolra történő rögzítésére szolgál, amely városi vagy külvárosi fővonali optikai kábel csatlakoztatására alkalmas. A szerelés során állványokra, csavarokra és egyéb tartozékokra van szükség, hogy biztosítsa a toldódoboz stabilitását. Ez a telepítési módszer olyan forgatókönyvekre alkalmas, ahol csökkenteni kell a földi interferenciát, például az FTTH-hálózatok hozzáférési pontjaihoz.

Csővezeték szerelés: Csővezetékfektetésnél a Fiber Optic Splice Zárás általában a csővezeték aknába vagy kapaszkodónyílásába szerelik be, hogy megvédje az optikai kábelt a külső környezettől. A szerelés során a csatlakozódobozt magasabb pozícióba kell helyezni az aknában, hogy megakadályozza a víz beázását, a toldódobozt pedig konzollal rögzíteni kell, hogy az optikai kábel megmaradt kábele "O" gyűrűbe legyen tekercselve, és rögzítődróttal rögzítve legyen.

Közvetlen temetés telepítése: Közvetlen temetés telepítése eltemetni a Fiber Optic Splice Zárás közvetlenül a föld alatt, amely alkalmas vidéki vagy fejletlen területekre. Beépítéskor az optikai kábel átmérőjének megfelelő be- és kimeneti csöveket kell kiválasztani, és gondoskodni kell a tömítőkezelésről, hogy a nedvesség és a talajnyomás ne sértse meg az optikai kábelt.

Falra szerelhető telepítés: A falra szerelt telepítés alkalmas optikai kábelek beltéri vagy épületen belüli csatlakoztatására, és általában az FTTH hálózatok terminálhozzáférésére használják. Beszereléskor kiválaszthatja, hogy a falra akasztja-e, vagy tartsa a rudat. A toldódoboz héjanyaga többnyire jó minőségű felületi szórással kezelt szénacél, amely jó korrózióállósággal és mechanikai szilárdsággal rendelkezik.

Állványba szerelt telepítés: Az állványba szerelt telepítés alkalmas olyan helyszínekre, amelyek gyakori karbantartást igényelnek, mint például adatközpontok és bázisállomások. A toldódoboz szabványos rackbe szerelhető az egyszerű kezelés és karbantartás érdekében. A szerelés során speciális rögzítő tartozékokat kell használni annak biztosítására, hogy a toldódoboz stabilan álljon az állványban.

Ismételt nyitású telepítés: Egyes csúcskategóriás toldódobozok támogatják az ismételt nyitást és zárást, ami gyakori karbantartást igénylő jelenetekhez alkalmas. Telepítéskor csak a hatlapfejű csavarokat kell meglazítani a toldódoboz kinyitásához. Könnyen kezelhető, és sokféle csatlakoztatási módhoz alkalmas, mint például hidegcsatlakozás és forró olvadék.

Hőre zsugorodó tömítés beépítése: A hőre zsugorodó tömítés olyan beépítési mód, amely a tömítést a hőre zsugorodó cső zsugorításával éri el, amely kis számú optikai kábel csatlakoztatására alkalmas. A beszerelés során a hőre zsugorodó csövet az optikai szálra kell helyezni, és melegítés után szorosan összekapcsolják az optikai szállal, hogy jó vízállóságot biztosítsanak.

Mechanikus tömítés beszerelése: A mechanikus tömítések tömítése olyan alkatrészekkel történik, mint például O-gyűrűk és tömítések, amelyek alkalmasak többszöri szétszerelést és összeszerelést igénylő helyzetekben. A beszerelés során ügyeljen arra, hogy a tömítőgyűrű egyenletesen legyen a tömítőhoronyban, és húzza meg a csavarokat, hogy megakadályozza a víz szivárgását.
