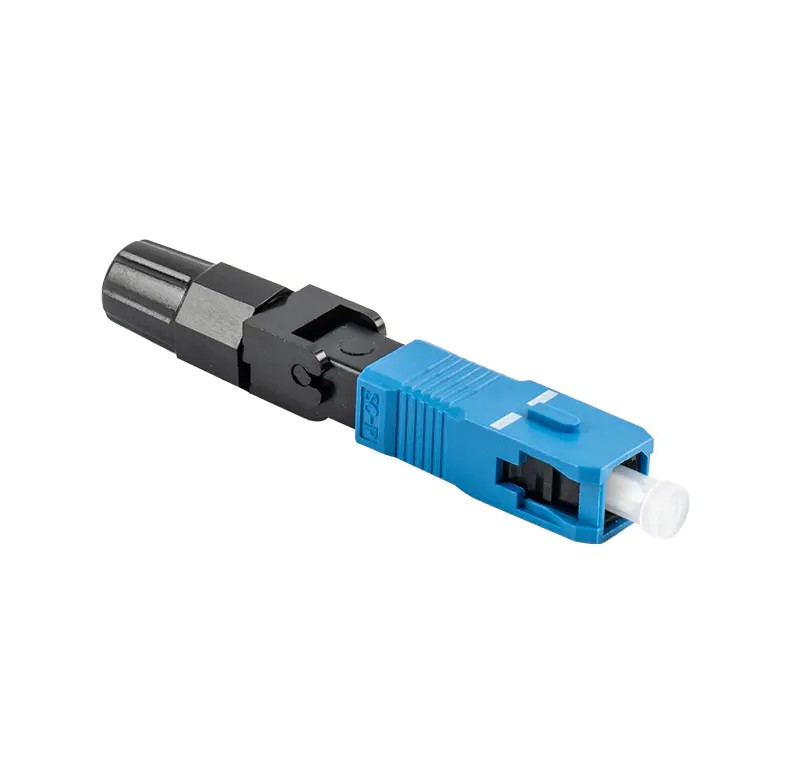

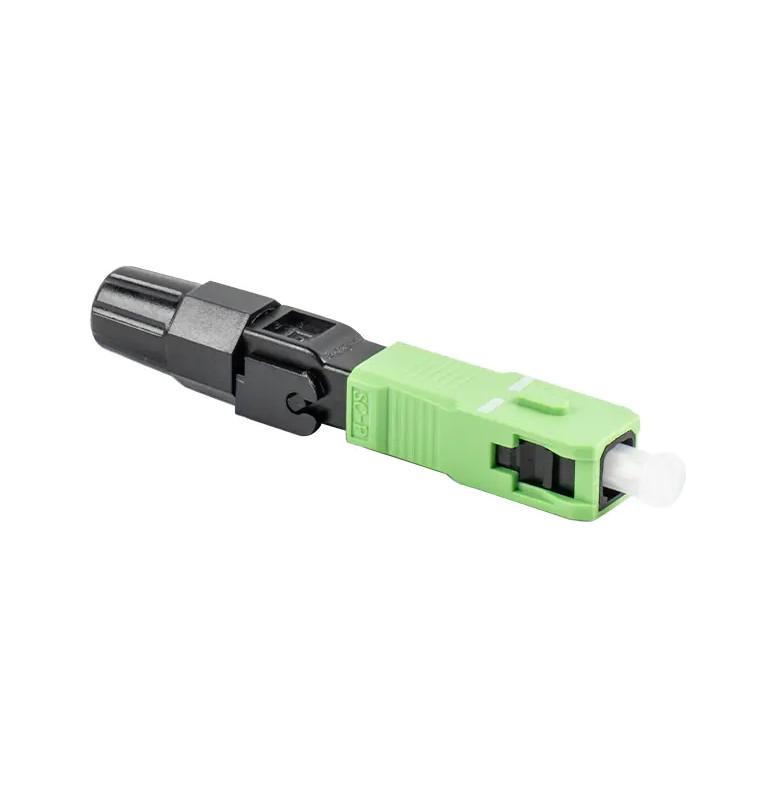

A SC sorozatú száloptikai gyorscsatlakozó egy száloptikai csatlakozó, amely mechanikusan gyors szálas csatlakozásokat tesz lehetővé, és optikai kábelek terepi illesztésére szolgál. Jellemzően előpolírozott patronnal és mechanikus toldómechanizmussal rendelkezik, ami gyors és megbízható szálillesztést tesz lehetővé.
A japán NTT Corporation által kifejlesztett SC-csatlakozó egy téglalap alakú héjú optikai csatlakozó, amelyet a szálak közötti eltávolítható csatlakozásokhoz használnak. Alapszerkezete egy érvéghüvelyből és tengelykapcsoló hüvelyből áll, amelyek mérete megegyezik az FC csatlakozóéval, de a rögzítő mechanizmus dugós-reteszelő mechanizmust alkalmaz, így nincs szükség elforgatásra.
A SC connector's shell is typically made of engineering plastic, with a ceramic zirconium oxide ferrule inside to ensure long-term stability. This connector's design allows for easy operation and compatibility with a variety of fiber types, including single-mode and multimode.
A Importance of Fiber Optic Connectors in Modern Communication Networks
A száloptikai csatlakozók a modern kommunikációs hálózatok nélkülözhetetlen elemei. Összekötik, biztosítják és védik az optikai szálakat az optikai kommunikációs rendszerekben, megalapozva ezzel a nagy sebességű, nagy kapacitású és nagy távolságú adatátvitelt. Az információs technológia rohamos fejlődésével a száloptikai csatlakozók alkalmazási köre folyamatosan bővül, jelentőségük nő.
1. A száloptika csatlakoztatásának és biztosításának alapvető szerepe
A primary function of fiber optic connectors is to reliably connect two or more optical fibers, enabling optical signals to be transmitted between different devices or line segments. In fiber optic communication systems, fiber optic connectors not only connect but also secure the fibers, preventing breakage or misalignment. Through sophisticated mechanical structures and optical alignment mechanisms, fiber optic connectors ensure low loss and high stability of optical signals during transmission, thereby guaranteeing communication quality.
2. A nagy sebességű adatátviteli igény támogatása
Az olyan feltörekvő technológiák fejlődésével, mint az 5G, a dolgok internete (IoT), a számítási felhő és a mesterséges intelligencia, az adatátviteli sebesség és a sávszélesség iránti igény növekszik. A száloptikai kommunikációs rendszerek központi elemeként az optikai csatlakozóknak nagy sávszélességgel, alacsony késleltetéssel és nagy megbízhatósággal kell rendelkezniük. Például az SC Series Fiber Optic Fast csatlakozó mechanikus fúziós illesztést alkalmaz, így nincs szükség hőre vagy ragasztókra a gyors és megbízható szálcsatlakozások eléréséhez. Ideálisak a nagy sebességű hozzáférési forgatókönyvekhez, mint például az FTTH (fiber to the home).
3. Különféle alkalmazási forgatókönyvekhez illeszthető
A száloptikai csatlakozókat széles körben használják különféle kommunikációs hálózati környezetekben, beleértve, de nem kizárólagosan:
Adatközpontok és vállalati hálózatok: Az adatközpontokban a száloptikai csatlakozókat a szerverek, kapcsolók, útválasztók és egyéb eszközök közötti nagy sebességű adatátvitelre használják, és kulcsfontosságúak a nagy teljesítményű hálózati architektúrák felépítésében.
Távközlési hálózatok: A hordozó gerinchálózatokban és a nagyvárosi hálózatokban száloptikai csatlakozók kötik össze az optikai kábeleket, az optikai végberendezéseket és az optikai átviteli berendezéseket, megalapozva a nagy kapacitású, nagy távolságú kommunikációt.
Fiber-to-the-Home (FTTH): Az otthoni szélessávú hozzáférésben száloptikai csatlakozók kötik össze az optikai kábeleket a felhasználói végberendezésekkel, ami döntő szerepet játszik a gigabites, sőt a 10G-s hozzáférés elérésében.
Felügyeleti és biztonsági rendszerek: A videó megfigyelés, a forgalomirányítás, az energiafelügyelet és más területeken az optikai csatlakozókat nagyfelbontású, valós idejű videóátviteli hálózatok kiépítésére használják.
Ipari automatizálás és intelligens gyártás: Az ipari vezérlésben, a robotikában, az intelligens gyárakban és más területeken a száloptikai csatlakozókat rendkívül megbízható ipari Ethernet hálózatok és valós idejű vezérlőrendszerek építésére használják.
4. A kommunikációs rendszerek megbízhatóságának és karbantarthatóságának javítása
A design and manufacturing process of fiber optic connectors directly impacts the stability and maintainability of communication systems. High-quality fiber optic connectors offer low insertion loss, high return loss, and excellent mechanical durability, thereby reducing signal attenuation and reflection interference, improving communication quality. Furthermore, the standardized design and modular structure of fiber optic connectors facilitate installation, maintenance, and replacement, reducing the complexity and cost of network operations.
5. A kommunikációs technológia folyamatos fejlesztésének elősegítése
A continuous improvement of fiber optic connector performance, such as lower insertion loss, higher return loss, smaller size, and more flexible installation methods, has driven the advancement of fiber optic communication technology. For example, the introduction of the SC series fiber optic quick connector not only simplifies the fiber splicing process, but also improves installation efficiency and reduces deployment costs, providing strong support for the popularization and application of fiber optic communication technology.
6. A nemzetközi szabványoknak és iparági előírásoknak való megfelelés
Az optikai csatlakozók kompatibilitásának és interoperabilitásának biztosítására egy sor vonatkozó nemzetközi szabványt hoztak létre, mint például a TIA/EIA-604-3, IEC 61754 és GB/T 17650. Ezek a szabványok egyértelműen meghatározzák a száloptikai csatlakozók méreteit, teljesítményét és vizsgálati módszereit, biztosítva a kompatibilitást a különböző optikai gyártók és az egészséges kommunikációs gyártók termékei között.
Az SC csatlakozók összehasonlítása más csatlakozótípusokkal (például LC, FC és ST)
Az SC-csatlakozók szerkezetüket, teljesítményüket és alkalmazási forgatókönyveiket tekintve jelentősen eltérnek más csatlakozótípusoktól (például LC, FC és ST). A következő egy részletes összehasonlítás:
1. Felépítés és megjelenés
SC csatlakozók: A ház négyszögletes, dugaszolható, és rápattintható kialakítású. Viszonylag nagyok, körülbelül 28 mm hosszúak és 15 mm szélesek, és jellemzően kék vagy szürke színűek.
LC-csatlakozók: Az SC-csatlakozóknál kisebb LC-csatlakozó egy kompakt téglalap, körülbelül 15 mm hosszú és 8 mm széles, és általában sárga. A moduláris jack (RJ) reteszelő mechanizmus segítségével az LC-csatlakozó az SC-csatlakozóhoz hasonlóan csatlakozik, de kompaktabb.
FC csatlakozók: Kerek megjelenésűek, menetes csatlakozással, körülbelül 12 mm átmérőjűek és 30 mm hosszúak, és jellemzően zöldek.
ST csatlakozók: Kerek megjelenésű, csavaros rögzítőszerkezettel és félfordulatú reteszelő mechanizmussal, többmódusú szálas rendszerekhez alkalmasak.
2. Teljesítményjellemzők
SC csatlakozó: Kiváló cserélhetőséget és megismételhetőséget kínál, 0,3 dB-en belüli behelyezési veszteséggel és 40 dB-t meghaladó visszatérési veszteséggel, így alkalmas a gyakori csatlakoztatásra és kihúzásra.
LC-csatlakozó: Kompakt, 0,25 dB-en belüli beillesztési veszteséggel és 55 dB-nél nagyobb visszatérési veszteséggel. Push-pull plug-in működése helyet takarít meg, és alkalmas nagy sűrűségű kábelezési környezetekhez.
FC csatlakozó: Biztonságos, menetes csatlakozást kínál körülbelül 0,2 dB behelyezési veszteséggel és 50 dB-t meghaladó visszatérési veszteséggel, így alkalmas nagy stabilitást igénylő környezetekhez.
ST-csatlakozó: Könnyen telepíthető, de könnyen eltávolítható, alkalmas kis sebességű átviteli környezetekhez, például egyetemi hálózatokhoz és épületterületi hálózatokhoz.
3. Alkalmazási forgatókönyvek
SC-csatlakozó: Széles körben használják a távközlési szolgáltatói hálózatok építésében, a kábeltévé-hálózatokban és a vállalati egyetemi hálózatokban, például FTTB és FTTH hozzáférési hálózatokban, amelyek optikai modemeket, elosztókat és egyéb berendezéseket csatlakoztatnak.
LC csatlakozó: Alkalmas szerverek és kapcsolók csatlakoztatására adatközpontokon belül, valamint portok csatlakoztatására optikai elosztó kereteken. Alkalmas nagy sűrűségű kábelezési forgatókönyvekhez, például a bővülő adatközpontok üvegszálas kábelezési igényeihez.
FC csatlakozók: Távolsági kommunikációs fővonalak és központi berendezések összekapcsolására szolgál számítógéptermekben, stabil optikai jelátvitelt biztosítva, például városközi nagy távolságú száloptikai átviteli hálózatokban és nagy adatközpontok magkapcsoló berendezéseiben.
ST csatlakozók: Általában száloptikai patch panelekben használják, hátrányuk, hogy hajlamosak a törésre, károsítják a csatlakozási pontokat és befolyásolják az optikai kommunikáció minőségét.
4. Előnyök és hátrányok
SC csatlakozók: Az előnyök közé tartozik a könnyű kezelhetőség, az alacsony ár, az egyszerű be- és lecsatlakoztatás, a minimális behelyezési veszteség ingadozása, a nagy nyomószilárdság és a nagy beépítési sűrűség; hátrányai közé tartozik a könnyű leválasztás.
LC-csatlakozók: Az előnyök közé tartozik a kis méret, nagy sűrűségű kábelezésre való alkalmasság, valamint a könnyű be- és kihúzás; hátrányai közé tartozik a bonyolult gyártási folyamat és az esetlegesen magasabb költségek.
FC csatlakozók: Az előnyök közé tartozik a biztonságos csatlakozás és a jó porállóság, amely alkalmas szorosabb csatlakozást igénylő alkalmazásokhoz; hátrányai közé tartozik a viszonylag bonyolult telepítési folyamat.
ST csatlakozók: Az előnyök közé tartozik a könnyű telepítés és az alacsony sebességű átviteli környezetekhez való alkalmasság; hátrányai közé tartozik a könnyű leválasztás és a nagy sűrűségű kábelezésre való alkalmatlanság.
