Az üvegszálas elosztódoboz (FDB) elengedhetetlen eszköz az optikai kommunikációs hálózatokban. Biztonságos, központosított felügyeleti pontot biztosít az épületekbe vagy felhasználói terminálokba bejutó optikai kábelek számára. Legyen szó nagyszabású ipari projektekről, adatközpontokról vagy üvegszálas (FTTH) megoldásokról, az FDB megfelelő használata kulcsfontosságú a stabil optikai jelátvitel biztosításához és a hálózat karbantartási hatékonyságának javításához.
A száloptikai elosztódoboz legfontosabb funkciói és felépítése

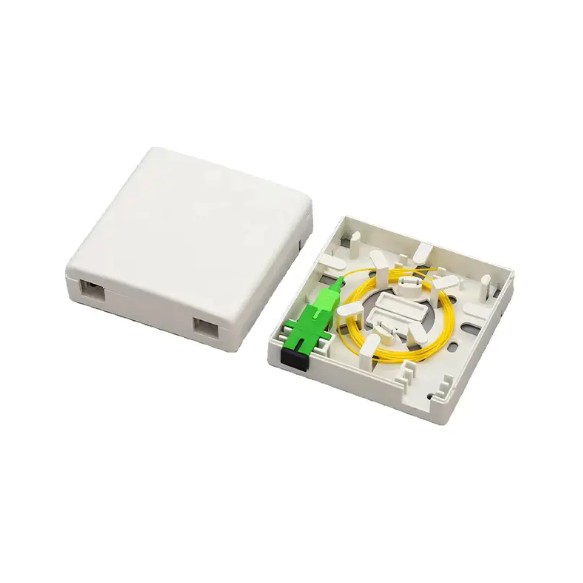

Az elsődleges funkciói a száloptikai patch panelek az optikai kábelek rögzítése, védelme, összeillesztése, lezárása és elosztása. Általában egy dobozházból, egy belső száloptikai csatlakozópanelből, egy illesztőtálcából, egy üvegszálas tárolóeszközből és kábelrögzítésekből áll. Ezen összetevők megértése megkönnyíti a jobb működést és karbantartást:
- Kábelbevezetés és rögzítés: Megvédi az optikai kábeleket a mechanikai sérülésektől, amikor az elosztódobozba kerül, és rögzíti őket, hogy megakadályozzák az elmozdulást.
- Szálillesztés és tárolás: Tiszta és biztonságos területet biztosít a szálillesztéshez. Az összeillesztett szálakat ezután feltekercseljük és az illesztőtálcában tároljuk, hogy megvédjük a szálcsatlakozókat.
- Száloptikai javítás és csatlakozás: Csatlakoztassa az összeillesztett szálmagokat a patch vezetékekhez adapterek (például SC és LC kábelek) segítségével, hogy kapcsolatot létesítsen külső száloptikai berendezésekkel (például száloptikai kapcsolókkal és adó-vevőkkel). Ezt jelenti a "patch".
Lépések a Fiber Optic Patch Box helyes használatához
1. Telepítés és rögzítés
A száloptikai patch boxot száraz, tiszta és könnyen hozzáférhető helyre kell felszerelni, például kommunikációs helyiségbe, berendezési helyiségbe vagy folyosó falába.
- Helyszín kiválasztása: Győződjön meg arról, hogy a környezeti hőmérséklet és páratartalom megfelel a berendezés követelményeinek, és hagyjon elegendő helyet a működéshez és a jövőbeni bővítéshez.
- Biztosítás: Rögzítse a patch dobozt a falhoz vagy az állványhoz rögzítőelemek, például feszítőcsavarok segítségével. Tartsa egyenesen a dobozt.
2. Kábelbevezetés és rögzítés
- Csupaszítás: Szükség szerint csupaszítsa le az optikai kábelt, és hagyjon megfelelő hosszúságot, hogy bejusson a kötési területbe.
- Biztonságos: Kábelbilincsekkel vagy kábelrögzítőkkel rögzítse az optikai kábel erősítő magját és a külső köpenyét a burkolaton belül, hogy ellenálljon a feszültségnek és megóvja az optikai szálat a feszültségtől.
3. Szálillesztés és tekercselés
- Fiber mag előkészítése: Készítse elő az optikai kábel csupasz szálas magját és a pigtail csupasz szálas magját. A copf egyik vége a csupasz szálat tartalmazza a toldáshoz; a másik végén egy csatlakozó található a panelhez való csatlakoztatáshoz.
- Illesztés: Használjon szálfúziós splicer-t a precíz toldáshoz, hogy minimalizálja a kötési veszteségeket.
- Tárolás és védelem: Védje meg az összeillesztett toldást hőre zsugorodó csővel, és tekerje fel szépen egy illesztőtálcába. A szál hajlítási sugara a tekercselés során nem lehet kisebb, mint a szál gyártója által meghatározott minimum, jellemzően legalább 40 mm, a megnövekedett szálveszteség elkerülése érdekében.
4. Bekötés és bekötés
- Illesztés: Illessze be a csatlakozót (például egy SC-csatlakozót) a fúzióval összeillesztett szálas kötegen a száloptikai javítópanel adapterébe.
- Patch kábel csatlakozás: Használjon üvegszálas patch kábeleket a panelen lévő adapter külső kommunikációs berendezéshez való csatlakoztatásához. Győződjön meg arról, hogy a patch kábel modellje megegyezik az adapter típusával.
Kezelési tippek a Fiber Optic Patch Panel használatának optimalizálásához
Hatékony száloptikai patch panelek kezelésével jelentősen csökkenthető a hálózati hibaarány és a karbantartási költségek.
- Tiszta címkézés: Világosan címkézze fel minden szálat, portot és javítókábelt, jelezve a kezdő- és végpontjukat, valamint a célt (például „felfelé irányuló kapcsolat” vagy „felhasználói hozzáférés”).
- Kábelkezelés: Használjon kábelrögzítőket vagy kábelbilincseket a száloptikai patch vezetékek és a tárolt szálak rendezett kötegeléséhez a burkolaton belül, hogy elkerülje a keresztkötéseket és összegabalyodást, és biztosítsa a sima légáramlást.
- Rendszeres ellenőrzés: Rendszeresen ellenőrizze a patch panel belsejét, hogy megbizonyosodjon arról, hogy por- és nedvességmentes, és hogy minden csatlakozás biztonságos és megbízható. Ha szükséges, használjon optikai teljesítménymérőt az optikai jel erősségének ellenőrzéséhez.
A száloptikai patch panelek hídként szolgálnak, amely összeköti az optikai kábelvonalakat és a végberendezéseket. Használatuk és kezelésük minősége közvetlenül meghatározza a teljes száloptikai kommunikációs hálózat teljesítményét. A szabványos telepítési folyamatok és a kifinomult kezelés révén maximalizálható az üvegszálas hálózat megbízhatósága és átviteli hatékonysága, ami stabil és nagy sebességű adatátviteli élményt biztosít a felhasználóknak.
