Minden, amit a száloptikai kábelekről tudni kell

Napjaink erősen összekapcsolt világában a gyors, stabil internetkapcsolat a munka és az élet elengedhetetlen részévé vált. A modern kommunikációs hálózatok magjaként optikai kábelek kivételes teljesítményükkel forradalmasították az adatátvitelt. Sokak számára azonban továbbra is nagyrészt ismeretlen terület, amely tele van szakzsargonnal.

Mi az az optikai kábel?

Az optikai kábel olyan hálózati adathordozó, amely fényjeleket használ az adatok továbbítására. A hagyományos rézkábelekkel ellentétben, amelyek elektromos jeleket használnak az információ továbbítására, az optikai szál magja nagy tisztaságú üveg- vagy műanyagszálakból áll. Ezek a szálak fényimpulzusok formájában hordozzák az adatokat. Fizikai elvére támaszkodva teljes belső reflexió , az optikai jelek nagy sebességgel terjednek a szál magon belül, megakadályozva azok könnyű szivárgását még hajlításkor is.

Tipikus szerkezet

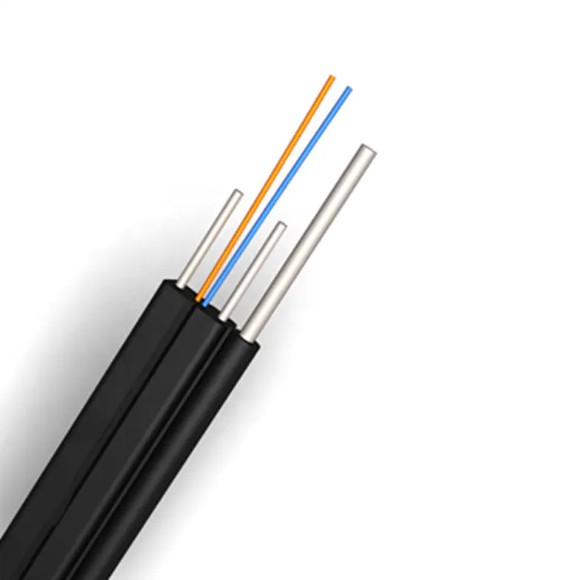

Egy tipikus optikai kábel általában a következőkből áll:

Ez a többrétegű szerkezet olyan előnyöket biztosít az optikai kábeleknek, mint a nagy sebesség, a széles sávszélesség, az alacsony csillapítás, az elektromágneses zavarokkal szembeni immunitás és a nagy távolságú átvitel.

Az optikai kábelek típusai

Attól függően, hogy a fény hogyan terjed a szálon keresztül, az optikai kábelek két fő kategóriába sorolhatók:

Egymódusú optikai kábel (SMF)

A szálmag átmérője rendkívül kicsi (körülbelül 9 mikron), és a fény egyetlen egyenes módban terjed, minimális diszperziót és torzítást eredményezve. Ez alkalmassá teszi több tíz vagy akár több száz kilométeres távolsági átvitelre. Általában távközlési gerinchálózatokban, nagyvárosi hálózatokban és tenger alatti kommunikációs rendszerekben használják.

Multimódusú optikai kábel (MMF)

A rostmag vastagabb (50 vagy 62,5 mikron), így a fény több úton is terjedhet. Emiatt viszonylag olcsó, és alkalmas kis távolságú, nagy sávszélességű átvitelre, például adatközpontokban, helyi hálózatokban és épületen belüli kábelezésre. A modális diszperzió miatt azonban átviteli távolsága és sávszélessége korlátozott az egymódusú szálhoz képest.

Száloptikai kábel csatlakozók

Az optikai kábelek kapcsolókhoz, útválasztókhoz vagy más eszközökhöz való csatlakoztatásához speciális optikai csatlakozókra és adapterekre van szükség. Ezek a csatlakozók pontosan igazítják a szál végeit, hogy biztosítsák az optikai jel zökkenőmentes átvitelét.

SC csatlakozók

Az SC csatlakozó (Subscriber Connector) az egyik legszélesebb körben használt száloptikai csatlakozó. Négyszögletes műanyag háza nyomógombos, bepattintható kialakítású, ami megkönnyíti a beszerelést és eltávolítást. Előnyei közé tartozik az alacsony beillesztési veszteség, a nagy visszatérési veszteség, valamint a stabil és megbízható teljesítmény.

SC száloptikai adapterek

Az SC száloptikai adapter kulcsfontosságú eleme két SC-csatlakozó csatlakoztatásának. Ez jellemzően egy négyzet alakú műanyag doboz, belső kerámia hüvelyrel, amely pontosan igazítja a két SC csatlakozó szálas magját, lehetővé téve az optikai csatlakozást. Az adapterek szimplex (egy szál csatlakoztatása) vagy duplex (két szál csatlakoztatása) kivitelben állnak rendelkezésre.

LC csatlakozó

Az LC-csatlakozó (Lucent Connector) a legjobb választás nagy sűrűségű kábelezési környezetekhez. Kompakt mérete, fele akkora, mint az SC-csatlakozóé, lehetővé teszi, hogy több szálas csatlakozót helyezzen el ugyanazon a helyen. Az LC csatlakozók push-pull rápattintható kialakítást is alkalmaznak. Kompakt kialakításuknak és kiváló teljesítményüknek köszönhetően széles körben használják szűkös helyeken, például adatközpontokban és javítópanelekben.

LC száloptikai adapter

Az LC száloptikai adapter szintén kompakt, és két LC-csatlakozó csatlakoztatására szolgál. Jellemzően duplex kialakítás, amely nagy sűrűségű szálas csatlakozási megoldást biztosít, és jelentősen megtakarítja a szekrény helyet.

FC csatlakozó

Az FC csatlakozó (Ferrule Connector) menetes csatlakozással rendelkezik. A felhasználók elforgatják a csatlakozót, hogy meghúzzák, így nagyon stabil csatlakozást biztosítanak még vibrációnak vagy erős ütésnek kitett környezetben is. Az FC csatlakozók általában távközlési berendezésekben, ipari vezérlőrendszerekben és precíziós műszerekben találhatók.

FC száloptikai adapter

Az FC száloptikai adapter menetes csatlakozást is használ, stabil csatlakozási platformot biztosítva az FC-csatlakozó számára, stabil optikai jelátvitelt biztosítva még zord körülmények között is.

ST csatlakozó

Az ST csatlakozó (Straight Tip) bajonettzárral ellátott csatlakozó, alakja hasonló a BNC csatlakozóhoz. Csavart kell rögzíteni a helyére, és egykor nagyon népszerű csatlakozótípus volt az optikai hálózatokban. Az SC és LC csatlakozóknál nagyobb mérete és kevésbé kényelmes reteszelő mechanizmusa miatt azonban az ST csatlakozókat fokozatosan megszüntették az új hálózati telepítéseknél, de néhány régebbi berendezésben és hálózatban továbbra is megtalálhatók.

ST Fiber Optic Adapter

Az ST száloptikai adapterek két ST csatlakozót kötnek össze. Bajonettzáras kialakításuk biztonságos kapcsolatot biztosít, és gyakran használják régebbi LAN-berendezésekben.

Az optikai kábel kiváló teljesítményével a modern kommunikációs hálózatok nélkülözhetetlen elemévé vált. Akár vállalati hálózatot tervez, akár adatközpontot épít, vagy egyszerűen csak érdeklődik a kommunikációs technológia iránt, az optikai kábelek különböző típusainak, felépítésének és csatlakozási módszereinek ismerete segít jobban megérteni és hasznosítani ezt a hatékony technológiát, amely szilárd alapot biztosít digitális életünkhöz.
