12 magos, 24 magos vagy 48 magos? Hogyan határozható meg a száloptikai csatlakozódoboz kapacitása?

Az ideális kapacitás meghatározásához a Száloptikai csatlakozódoboz (FOTB) , meg kell egyeznie a rostszámmal – akár 12 magos, 24 magos vagy 48 magos – az aktuális aktív előfizetői sűrűséghez, miközben a 20-30%-os növekedési ráta a jövőbeni bővítéshez. A megfelelő kapacitás megválasztása megakadályozza a magas kezdeti tőkekiadások túlzott céltartalékolását, és elkerüli az alultartalékolás technikai szűk keresztmetszeteit.

Az optikai csatlakozódoboz kapacitásának megértése

Száloptikai csatlakozódoboz kapacitása A szálmagok maximális számát jelenti, amelyet az egység lezárhat, összeilleszthet és eloszthat a végfelhasználók számára. Ezt a fizikai korlátot az adapterportok (SC, LC vagy FC) száma, valamint az illesztőtálcák és a kábelkezelés számára rendelkezésre álló belső hely határozza meg.

Modernben FTTH (Fiber to the Home) és FTTB (Fiber to the Building) telepítéseknél a kapocsdoboz hídként működik az elosztókábel és az ügyfél helyiségeibe vezető ejtőkábelek között. A 12 magos száloptikai csatlakozódoboz jellemzően kis lakossági klaszterekhez használják, míg 48 magos modellek alapfelszereltség a nagy sűrűségű társasházakban vagy kereskedelmi központokban. A választott kapacitás határozza meg a hálózat méretezhetőségét és karbantartási hatékonyságát.

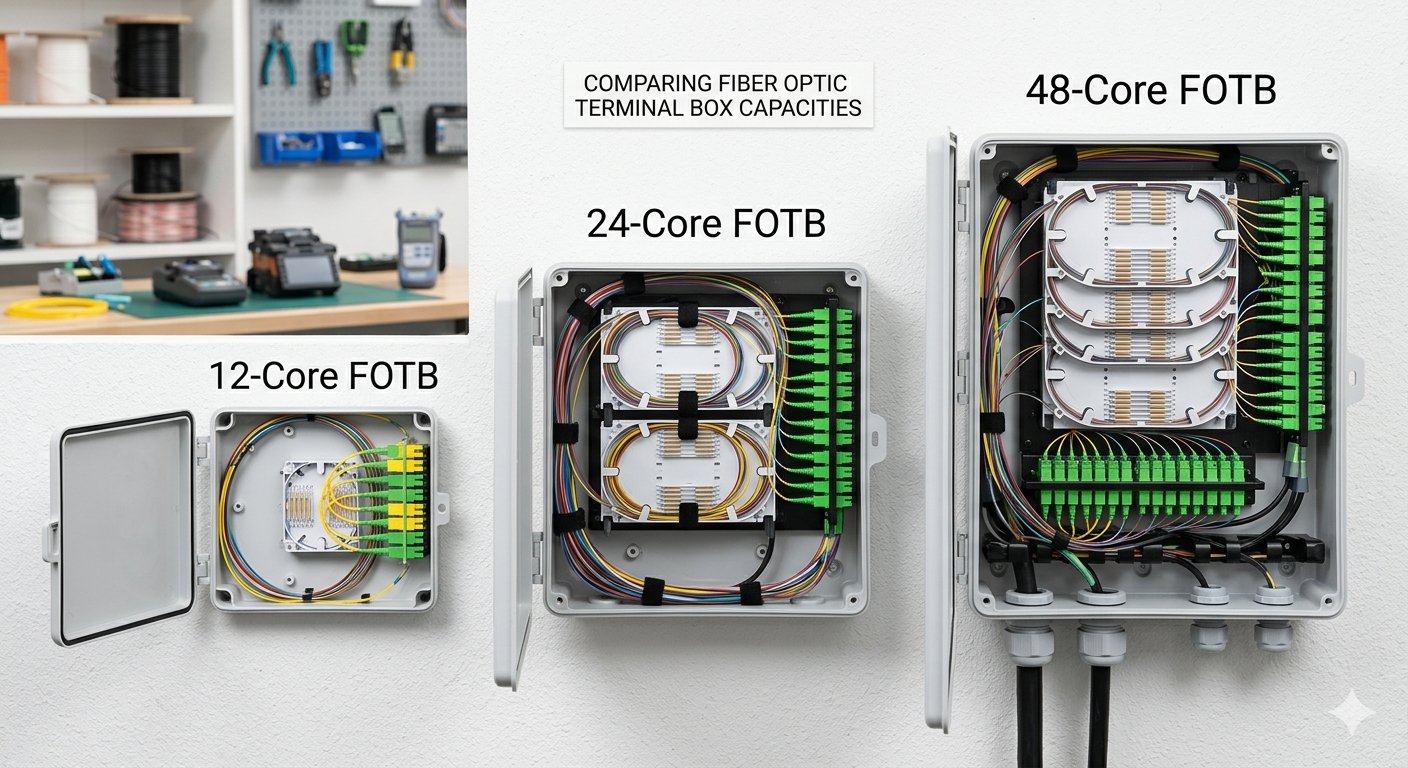

12 magos vs. 24 magos vs. 48 magos: Összehasonlító elemzés

Az elsődleges különbség e kapacitások között abban rejlik portsűrűség és térbeli lábnyom , ami közvetlenül befolyásolja az előfizetőnkénti telepítési költséget. Az opciók közötti választáshoz egyensúlyra van szükség a térbeli korlátok és az üvegszálas szolgáltatások előre jelzett igénybevételi aránya között.

Főbb tényezők a száloptikai csatlakozódoboz kapacitásának meghatározásában

Előfizetői sűrűség ez a legkritikusabb mérőszám a csatlakozódoboz szükséges kapacitásának kiszámításakor. Helyszíni felmérést kell végeznie a javasolt telepítési pont 50 méteres körzetében található háztartások vagy irodák teljes számának meghatározásához.

1. Jelenlegi és jövőbeli előfizetési díjak

Mindig telepítse 25%-kal nagyobb kapacitás mint a jelenlegi "meleg leadek" azt sugallják, hogy figyelembe vegyék a hálózat szerves növekedését. Ha ma 10 érdeklődő ügyfele van, a 12 magos száloptikai csatlakozódoboz elegendőnek tűnhet, de nem hagy teret a hibának vagy a jövőbeli szomszédok bejelentkezésének. Ebben a forgatókönyvben a 24 magos doboz sokkal biztonságosabb puffert biztosít.

2. Fiber csatlakozók típusa (SC vs. LC)

Használata LC Duplex adapterek hatékonyan megkétszerezheti a szabványos kapocsdoboz kapacitását SC adapterek . Ha korlátozott a fizikai telepítési helye (pl. szűk háztartási szekrény), akkor egy 24 magos méretű dobozban 48 magsűrűséget érhet el, ha LC csatlakozókra vált.

3. Hálózati architektúra (P2P vs. PON)

Passzív optikai hálózat (PON) az architektúrák gyakran használnak elosztókat a Száloptikai csatlakozódoboz , ami jelentősen megváltoztatja a belső helyigényt. Ha 1:16-os PLC-elosztót helyez a dobozba, a 24 magos doboz a minimális ajánlott méret a bemeneti szál, az elosztó modul és a 16 kimeneti leejtőkábel kezeléséhez anélkül, hogy túllépné a szál hajlítási sugár .

Miért a 24 magos száloptikai csatlakozódoboz az "édes hely"

A 24 magos kapacitás a legjobb egyensúlyt kínálja a hardverköltség és a telepítési sokoldalúság között külvárosi és városi környezetben. Elég nagy ahhoz, hogy elosztókat helyezzen el, és jelentős növekedési potenciált biztosít, de elég kicsi ahhoz, hogy túlzott szélellenállás nélkül fel lehessen szerelni közműoszlopokra.

• Költséghatékonyság: A price difference between a 12-core and 24-core box is often less than 15%, yet it provides 100% more capacity.
• Működési egyszerűség: A technikusok szabványosíthatnak egy doboztípust a legtöbb lakótömbhöz, csökkentve ezzel a változatos pótalkatrész-készlet szükségességét.
• Felosztási rugalmasság: A 24 magos doboz könnyen elhelyezhető két 1:8-as elosztó vagy egy 1:16-os elosztó, elegendő hely a kábel laza számára.

A nagy kapacitású (48 magos és nagyobb) dobozok műszaki kihívásai

Kábelkezelés exponenciálisan nehezebbé válik, ahogy a szálak száma 48 magra nő és tovább. Nem megfelelő útválasztás nagy sűrűségű helyen Száloptikai csatlakozódoboz makro-hajlítási veszteségekhez vezet, ami egyidejűleg több tucat ügyfél jelét ronthatja.

Telepítéskor 48 magos dobozok , győződjön meg az egység jellemzőiről:

• Független összekötő tálcák: Legalább négy különálló tálca a különböző szálkötegek elkülönítéséhez.
• Világos címkézési rendszerek: Integrált azonosító kártyák minden porthoz, hogy elkerüljék a műszaki hibákat a karbantartás során.
• Robusztus kábelbevezető tömszelencék: A ability to secure large-diameter distribution cables and up to 48 individual drop cables without compromising the IP65 vagy IP67 vízálló minősítés .

Valós forgatókönyv: Kapacitás kiválasztása 30 lakásos lakáshoz

30 lakóegységből álló épületre a 48 magos száloptikai csatlakozódoboz az egyetlen logikus választás a szolgáltatás 100%-os rendelkezésre állása és a jövőbiztosság biztosítására. Míg a 24 magos doboz olcsóbb, 6 darab szervizelési lehetőség nélkül maradna, ami egy későbbi másodlagos telepítést tesz szükségessé, ami a kezdeti megtakarítás háromszorosába kerülne.

Gyakran Ismételt Kérdések (GYIK)

Frissíthetek egy 12 magos dobozt később 24 magosra?

nem, Száloptikai csatlakozódoboz kapacitása általában a fizikai ház és az adapterpanel rögzíti. A frissítéshez ki kell cserélni a teljes dobozt, és újra össze kell kötni az összes meglévő kapcsolatot, ami jelentős szolgáltatáskiesést okoz. Mindig jobb, ha kezdettől fogva egy kicsit túl van biztosítva.

A szálak száma befolyásolja a doboz IP-besorolását?

Közvetve igen. Ahogy a a magszám növekszik , növekszik az ejtőkábelek kimeneti portjainak száma. Ha a Száloptikai csatlakozódoboz nem készült kiváló minőségű tömítésekkel 48 különálló kábelhez, hajlamosabb a nedvesség behatolására, mint egy kisebb, 12 eres doboz, kevesebb nyílással.

Milyen hatással van az LC-csatlakozók használata 48 magos dobozban?

Használata LC Duplex csatlakozók lehetővé teszi 48 mag elérését egy általában 24 SC-csatlakozó számára fenntartott fizikai térben. Ez egy "nagy sűrűségű" megoldás, amely ideális adatközpontokba vagy zsúfolt telekommunikációs helyiségekbe, ahol prémium falfelület van.

Utolsó ellenőrző lista a száloptikai csatlakozódoboz kiválasztásához

A vásárlás véglegesítése előtt használja ezt az ellenőrző listát annak biztosítására Száloptikai csatlakozódoboz kapacitása tökéletesen megfelel a projekt követelményeinek:

• Összes potenciális előfizető: Számoljon meg minden lehetséges csatlakozási pontot.
• Bővítési puffer: Adjon hozzá 20%-ot a teljes számához.
• Elosztó követelmények: Győződjön meg arról, hogy a doboz rendelkezik külön nyílásokkal a PLC-elosztók számára, ha PON-t használ.
• Környezet: Válasszon kültéri (IP65) besorolású dobozokat oszlopra vagy falra szereléshez.
• Száltípus: Illessze a belső kötegeket (G.652D vagy G.657A) az elosztókábelhez.

Összegzés: Meghatározó Száloptikai csatlakozódoboz kapacitása kompromisszum a költségek és a jövőbiztosság között. Miközben 12 magos dobozok vidéki igényeket szolgálnak ki és 48 magos dobozok kezelni a várossűrűséget, a 24 magos száloptikai csatlakozódoboz Rugalmasságának és hatékony kábelkezelésének köszönhetően továbbra is az ipari szabvány a legtöbb FTTH-telepítésnél.
